condizione:	Nuovo	garanzia:	1 anno
Industria applicabile:	Impianti di fabbricazione, opere di costruzione	Peso (kg):	22000
Showroom Location:	Nessuna	Ispezione video di uscita:	Fornito
Machinery Test Report:	Fornito	Tipo di marketing:	Prodotto ordinario
Garanzia dei componenti principali:	1 anno	Componenti fondamentali:	PLC, motore, motore, pompa
Punto di vendita unico:	Alta efficienza operativa	Nome del prodotto:	PipeLayer
Applicazione:	Macchinario di costruzione della conduttura	Servizio post-vendita fornito:	Supporto video

condizione:	Nuovo
garanzia:	1 anno
Industria applicabile:	Impianti di fabbricazione, opere di costruzione
Peso (kg):	22000
Showroom Location:	Nessuna
Ispezione video di uscita:	Fornito
Machinery Test Report:	Fornito
Tipo di marketing:	Prodotto ordinario
Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	PLC, motore, motore, pompa
Punto di vendita unico:	Alta efficienza operativa
Nome del prodotto:	PipeLayer
Applicazione:	Macchinario di costruzione della conduttura
Servizio post-vendita fornito:	Supporto video

Peso KG 22000

WINCOO ENGINEERING CO.,LTD

Il posatubi HGY viene utilizzato principalmente per le operazioni di sollevamento di tubi nella costruzione di condotte, come il trasporto di tubi, la posa di tubi, l'assemblaggio e lo scavo di trincee. Il telaio del posatubi è uno speciale telaio idraulico sviluppato sulla base della tecnologia del telaio dell'escavatore maturo. Il sistema di traslazione adotta la modalità di trasmissione idrostatica, con un impatto ridotto all'avvio e all'arresto e può realizzare lo sterzo in situ; Il sistema di sollevamento adotta la trasmissione completamente idraulica, con trasmissione stabile e buone prestazioni di micro-movimento. Rispetto al tradizionale posatubi con telaio bulldozer, presenta evidenti vantaggi tecnici e applicativi.

Il posatubi HGY può adattarsi all'ambiente di lavoro di -20 ℃ ~ +50 ℃, all'altitudine inferiore a 3000 m, all'ambiente con meno del 5% di sabbia e polvere nell'aria e a tutti i tipi di condizioni meteorologiche come pioggia, neve e nebbia; Essere in grado di operare in modo sicuro e affidabile su una rampa di 30 °.
Il posatubi HGY ha un design ragionevole, una struttura compatta, una facile spedizione, trasferimento e trasporto e può soddisfare i
requisiti del trasporto ferroviario e del trasporto su rimorchio a pianale semovente. Adattarsi al cantiere e al funzionamento stradale generale.

1, Ass. Telaio
2, Ass. Sollevamento
3, Ass. Cabina
4, Ass. Motore
5, Ass. Contrappeso
6, Ass. Sistema idraulico

Parametri del prodotto

Modello					HGY20	HGY40	HGY70	HGY90
Capacità di sollevamento massima					25t	45,7t	70t	90t
Capacità di sollevamento nominale					21,25t	38,25t	59,5t	76,5t
Peso operativo (circa)					22t	35t	49t	55t
Dimensione del profilo di spedizione per l'attrezzatura principale (LWH)					4150×3050×3250 (mm)	4855×3384×3270 (mm)	5630×3400×3540 (mm)	5630×3436×3540 (mm)
Peso di spedizione per l'attrezzatura principale					21,5t	26t	37,5t	38,9t
Pressione media sul terreno					76,4KPa	85,2KPa	87,3KPa	86,6KPa
Altezza libera minima dal suolo					480mm	490mm	550mm	550mm
Pendenza massima					25°	25°	25°	25°
Ambiente applicabile					-50°C ~+65°C	-50°C ~+65°C	-50°C ~+65°C	-50°C ~+65°C
Motore	Modello			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Potenza nominale			120KW	169KW	239KW	257KW1850rpm
		Velocità di rotazione nominale			1850rpm	2000rpm	2000rpm	2000rpm
Sistema di traslazione	Modalità di funzionamento			Joystick	Joystick	Joystick	Joystick
		Velocità teorica	Avanti (shift2)	3,29/5,28 km/h	3,6/6,6 km/h	3,6/6,6 km/h	3,6/6,6 km/h
		Velocità teorica		Indietro (shift2)	4,28/7,59 km/h	4,3/7,7 km/h	4,4/7,8 km/h	4,4/7,8 km/h
		Lunghezza del cingolo a terra			2635mm	3050mm	3620mm	3620mm
		Larghezza del cingolo			560mm	660mm	760mm	760mm
		Numero di rulli del cingolo			7×2	7×2	9×2	9×2
Sistema gru	Forma di gamma			La forma di brandeggio con fune metallica	La forma di brandeggio con fune metallica	La forma di brandeggio con fune metallica	La forma di brandeggio con fune metallica
		Modalità operativa			La maniglia di controllo idraulico	La maniglia di controllo idraulico	La maniglia di controllo idraulico	La maniglia di controllo idraulico
		Collegamento gru	La lunghezza del collegamento della gru	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		Collegamento gru		Altezza massima di sollevamento	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		L'angolo di brandeggio del collegamento della gru			0~85°	0~86°	0~86°	0~86°
		Velocità del gancio (da sei a otto volte)			0~12,0 m/min	0~6,2 m/min	0~7,0 m/min	0~7,0 m/min
		Tempo di sollevamento (da quattro a cinque volte)			25s	20s	32s	40s

Caratteristiche del prodotto

I. Caratteristiche dell'assemblaggio del telaio

1, Adottare la tecnologia del telaio dell'escavatore idraulico, telaio speciale per posatubi ad alta resistenza, con qualità affidabile.

2, Cingolo a tre nervature o a doppia nervatura, nove gruppi di ruote di supporto e angolo di salita massimo di 30°.

3, La pompa principale, il motore di rotazione e il motore di traslazione adottano il marchio tedesco Rexroth per garantire il funzionamento affidabile del sistema idraulico dell'intero veicolo.

4, La valvola principale adotta una soluzione di controllo completamente elettrico, che può funzionare senza problemi e realizzare un'ottimizzazione accurata.

5, Adottare una struttura di collegamento ad alta resistenza tra il telaio di traslazione e il telaio del veicolo per garantire che l'intera macchina abbia una rigidità sufficiente durante il sollevamento.

6, Con un design a carreggiata aumentata, migliorando la stabilità dell'intera macchina, più adatta per la condizione di carico laterale.

7, 9 rulli di supporto sono distribuiti su ciascun lato, con grande capacità portante, resistenza alle alte temperature e adattabilità alle condizioni di lavoro difficili.

II. Frenata sicura e affidabile del sistema di guida

1, Adottare la modalità di trasmissione idrostatica, con un impatto ridotto all'avvio e all'arresto e può realizzare lo sterzo in situ.
2, Quando l'operatore rilascia la leva di guida, il freno del motore di guida si chiude automaticamente per garantire la sicurezza del parcheggio.
3, Attraverso la commutazione di marcia alta e bassa, è possibile ottenere un movimento ad alta velocità e un avanzamento lento a bassa velocità.

III. Dispositivi di sicurezza completi per garantire la sicurezza del sollevamento

1, Il dispositivo di limitazione del braccio elettro-idraulico può limitare in modo affidabile la posizione limite di sollevamento del braccio, per evitare l'incidente di tirare e piegare il braccio.

2, Il dispositivo anti-avvolgimento del gancio impedisce al gancio di sollevarsi oltre la posizione limite, per evitare che il gancio e la fune metallica vengano danneggiati.

3, L'indicatore di carico sicuro (limitatore di coppia) assicura che l'apparecchiatura funzioni sempre entro il carico nominale e garantisce la sicurezza del personale e delle apparecchiature.

IV. Motore

1, Adottare il motore Cummins, dotato di un esclusivo sistema di alimentazione PT e turbocompressore.

2, Motore Cummins con molti vantaggi evidenti, ad esempio. leggerezza, alta potenza, coppia elevata, basso consumo di carburante e manutenzione semplice.

V. Meccanismo di supporto rotante centrale

1, Elevata affidabilità del meccanismo di supporto rotante centrale.

2, Adottare un supporto rotante rinforzato speciale, in grado di sopportare una maggiore coppia e carico.

VI. Sistema di sollevamento

1, Il sistema di sollevamento adotta la trasmissione completamente idraulica, con trasmissione stabile e buone prestazioni di micro-movimento.

2, L'argano di brandeggio e l'argano di avvolgimento sono azionati da un motore a bassa velocità e coppia elevata; l'argano è dotato di freno normalmente chiuso per garantire l'autobloccaggio affidabile del brandeggio e dell'argano.

3, L'ingresso dell'olio motore dell'argano di brandeggio e dell'argano di avvolgimento è dotato di una valvola di bilanciamento di alta qualità prodotta dalla società americana SUN per garantire che non vi sia caduta libera sotto il carico nominale.

4, Adottare il brandeggio con fune metallica e l'impatto di avvio e arresto può essere ridotto attraverso l'uso di un paranco a puleggia a velocità multipla, con un migliore micro controllo.

VII. Funzionamento semplice e conveniente

1, L'intera macchina adotta la soluzione di controllo completamente elettrico per ottimizzare il sollevamento e la rotazione da più angolazioni, con una rapida risposta all'avvio, funzionamento leggero, flessibile e affidabile.

2, Il sistema di sollevamento controlla l'estensione del braccio e l'azione di sollevamento del gancio tramite una maniglia di comando elettrica universale, marchio italiano HC.

3, La rotazione della piattaforma è controllata da una maniglia di comando elettrica, flessibile e affidabile.

4, La perfetta combinazione di controllo pilota elettronico e trasmissione idraulica, con due modalità di controllo di movimento veloce e micro, rende l'operazione di sollevamento con un micro movimento superiore e la precisione del micro movimento è di 2 mm in buone condizioni.

VIII. Forte capacità di adattamento

Essere in grado di lavorare nell'ambiente di -20 ℃ ~ +50 ℃, altitudine inferiore a 3000 m e alta polvere.

IX. Umanizzazione dello spazio operativo

1, Cabina di comando con spazio ampio e ampia visione; adottare sedili idraulici ammortizzanti e sospesi; guida più confortevole.

2, Il sistema idraulico adotta la modalità di controllo pilota, stabile e affidabile.

3, Dotato di aria condizionata (refrigeratore d'aria)

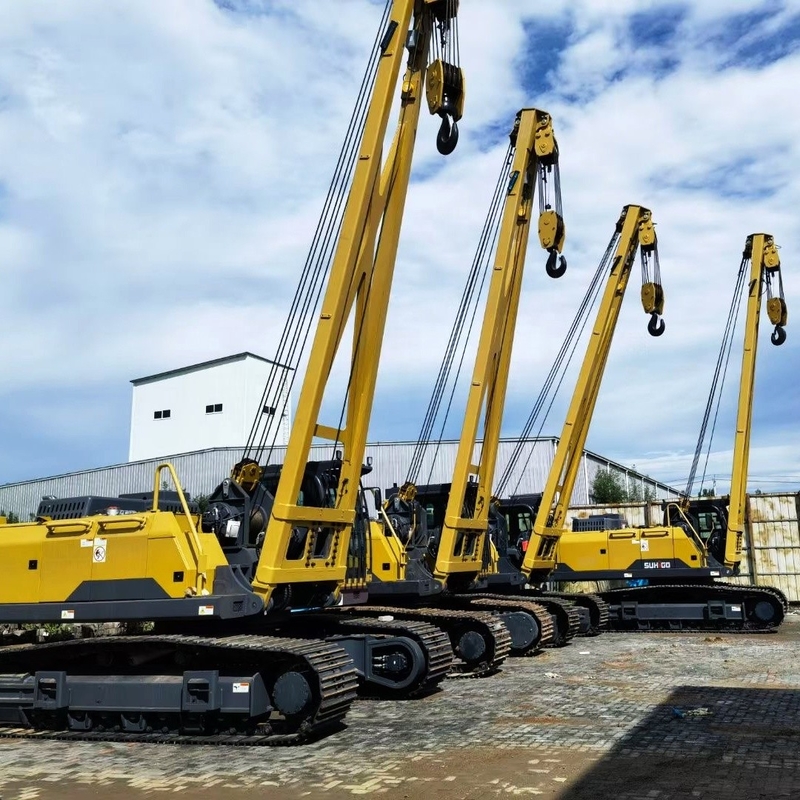

Foto del prodotto

Wincoo Engineering Co., Ltd (WINCOO) è impegnata a fornire le soluzioni/attrezzature più adatte per clienti, fabbricatori, società EPC/C su fabbricazione di tubi, costruzione di serbatoi, costruzione di condotte, linee di produzione industriali, progetti di energia pulita e altri settori industriali.

I nostri servizi e punti di forza
Abbiamo la capacità di fornire soluzioni praticabili per supportare i clienti a ottenere tempi di esecuzione del progetto più brevi, minori costi di manodopera e una maggiore efficienza del metodo di costruzione/fabbricazione e una migliore qualità durante la fase di offerta del progetto.

In base alla disponibilità dello spazio dell'impianto/sito del cliente, siamo in grado di studiare/progettare e presentare configurazioni abbinate su programma, qualità, costi e produttività del progetto per garantire che il ritmo di produzione sia in linea con i requisiti del progetto.

Per supportare l'esecuzione del progetto, siamo sempre pronti a lavorare come vigili del fuoco per fornire una fornitura tempestiva di materiali di progetto da diversi materiali di consumo, strumenti, attrezzature/macchinari a merci speciali. Con flessibilità, siamo anche lieti di agire come agente di approvvigionamento in Cina per cercare le risorse di approvvigionamento richieste.
