condizione:	Nuovo	Garanzia:	1 anno
Industria applicabile:	Impianti di fabbricazione, opere di costruzione	Peso (kg):	22000
Localizzazione dello showroom:	Nessuna	Ispezione video di uscita:	Fornito
Machinery Test Report:	Fornito	Tipo di marketing:	Prodotto ordinario
Garanzia dei componenti principali:	1 anno	Componenti fondamentali:	PLC, motore, motore, pompa
Punto di vendita unico:	Alta efficienza operativa	Nome del prodotto:	PipeLayer
Applicazione:	Macchinario di costruzione della conduttura	Servizio post-vendita fornito:	Supporto video

condizione:	Nuovo
Garanzia:	1 anno
Industria applicabile:	Impianti di fabbricazione, opere di costruzione
Peso (kg):	22000
Localizzazione dello showroom:	Nessuna
Ispezione video di uscita:	Fornito
Machinery Test Report:	Fornito
Tipo di marketing:	Prodotto ordinario
Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	PLC, motore, motore, pompa
Punto di vendita unico:	Alta efficienza operativa
Nome del prodotto:	PipeLayer
Applicazione:	Macchinario di costruzione della conduttura
Servizio post-vendita fornito:	Supporto video

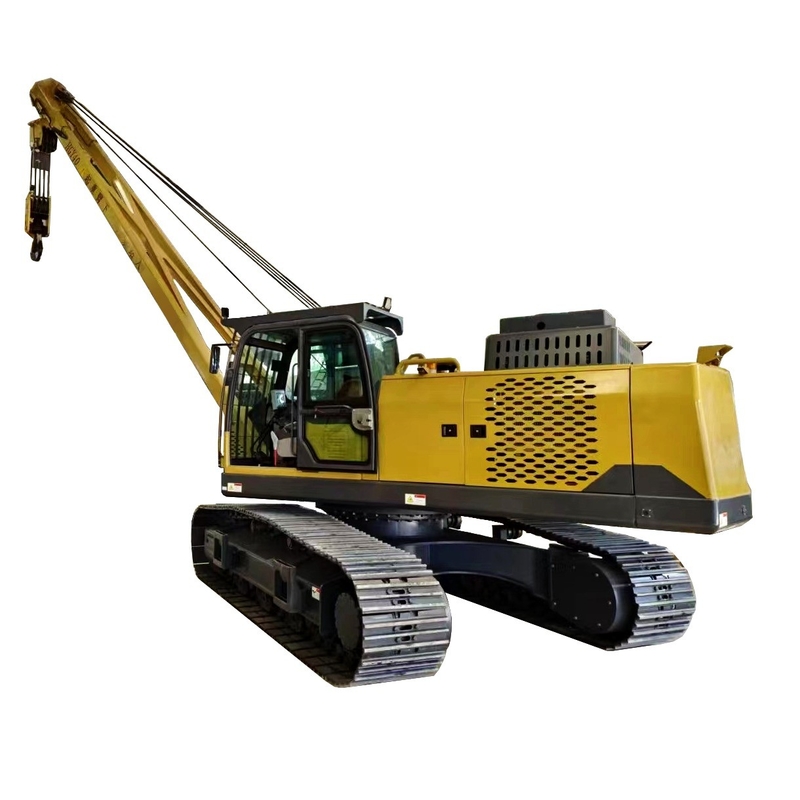

Pipe Lifting Construction Crawler Pipelayer per la zona di montagna presso l'impianto di produzione

Wincoo Engineering Co., Ltd

Hgy Pipelayer viene utilizzato principalmente per le operazioni di ziiting per tubi nella costruzione di condutture, come il trasporto di tubi, la posa dei tubi, il montaggio e il trincea. Il telaio pipelayer è uno speciale telaio idraulico per sviluppare sulla base della tecnologia del telaio di scavatore maturo. Il sistema di viaggio adotta la modalità di trasmissione idrostatica, con un piccolo impatto su Start and Stop e può realizzare sterzo in situ; Il sistema di sollevamento adotta la trasmissione idraulica completa, con trasmissione stabile e buone prestazioni di micro movimento. Rispetto al tradizionale pipelayer del telaio del bulldozer, ha evidenti vantaggi tecnici e applicativi.

Hgy Pipelayer può adattarsi all'ambiente di lavoro di - 20 ℃ ~ + 50 ℃, l'altitudine inferiore a 3000 m, l'ambiente con meno del 5% di sabbia e polvere in aria e tutti i tipi di tempo come pioggia, neve e nebbia; Essere in grado di operare in modo sicuro e affidabile su una rampa di 30 °.
Hgy Pipelayer ha una design ragionevole, una struttura compatta, una facile spedizione, un trasferimento e un trasporto e può soddisfare il
Requisiti di trasporto ferroviario e trasporto di rimorchi piatti auto-crawling. Adattarsi al cantiere e al funzionamento generale su strada.

1, telaio
2, sollevare il culo
3, Cash Ass
4, Ass
5, culo contrappeso
6, Ass di sistema idraulico

Parametri del prodotto

Modello					HGY20	Hgy40	HGY70	HGY90
Capacità di livello max					25T	45.7T	70T	90T
Capacità di sollevamento nominale					21.25t	38.25t	59.5t	76.5t
Peso operativo (ca.)					22t	35T	49t	55T
Dimensione del contorno di spedizione per attrezzature principali (LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Spedizione di peso per le attrezzature principali					21.5t	26T	37.5t	38.9t
Pressione media del terreno					76.4kpa	85.2kpa	87.3kpa	86.6kpa
Autorizzazione min. Ground					480 mm	490mm	550 mm	550 mm
Max.Gradability					25 °	25 °	25 °	25 °
Ambiente applicabile					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
Motore	Modello			Shangchai Sv11cb	Cummins NT855-C280	Cummins NT855-C280	Cummins NT855-C280
		Potenza nominale			120kW	169KW	239KW	257KW1850rpm
		Velocità rotante nominale			1850 giri / min	2000rpm	2000rpm	2000rpm
Sistema a piedi	Modalità operativa			Joystick	Joystick	Joystick	Joystick
		Velocità teorica	Inoltrare (Shift2)	3.29/5.28 km/h	3,6/6,6 km/h	3,6/6,6 km/h	3,6/6,6 km/h
		Velocità teorica		All'indietro (Shift2)	4.28/7.59 km/h	4.3/7,7 km/h	4.4/7,8 km/h	4.4/7,8 km/h
		Lunghezza della pista a terra			2635 mm	3050 mm	3620 mm	3620 mm
		Larghezza della traccia			560 mm	660 mm	760mm	760mm
		Numero di rulli da pista			7 × 2	7 × 2	9 × 2	9 × 2
Sistema di gru	Forma di portata			La forma di luffing della corda di filo	La forma di luffing della corda di filo	La forma di luffing della corda di filo	La forma di luffing della corda di filo
		Modalità operativa			La maniglia di controllo idraulico	La maniglia di controllo idraulico	La maniglia di controllo idraulico	La maniglia di controllo idraulico
		Link della gru	La lunghezza del collegamento alla gru	6000 mm	7500/8500mm	7600/8600mm	8600/9600mm
		Link della gru		Altezza di sollevamento massima	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		L'angolo di luffing della gru			0 ~ 85 °	0 ~ 86 °	0 ~ 86 °	0 ~ 86 °
		Velocità di gancio (da sei a otto volte)			0 ~ 12,0m/min	0 ~ 6,2 m/min	0 ~ 7,0 m/min	0 ~ 7,0 m/min
		Tempo di elevazione (da quattro a cinque volte)			25s	20s	32s	40s

Caratteristiche del prodotto

I. Caratteristiche dell'assemblaggio del telaio

1, adottare la tecnologia del telaio di scavatore idraulico, telaio speciale pipelayer ad alta resistenza, con qualità affidabile.

2, tre costolette o doppia costola, nove gruppi di ruote di supporto e l'angolo di arrampicata massimo di 30 °.

3, la pompa principale, il motore a lucentezza e il motore di viaggio adottano il marchio tedesco Rexroth per garantire il funzionamento affidabile del sistema idraulico dell'intero veicolo.

4, la valvola principale adotta una soluzione di controllo elettrico completo, che può funzionare senza intoppi e realizzare un'ottimizzazione accurata.

5, adottare la struttura di connessione ad alta resistenza tra il telaio di camminata e il telaio del veicolo per garantire che l'intera macchina abbia una rigidità sufficiente durante il sollevamento.

6, con un aumento della progettazione del calibro, migliorando la stabilità dell'intera macchina, più adatta alla condizione di carico laterale.

7, 9 rulli di supporto sono distribuiti su ciascun lato, con grande capacità di cuscinetto, resistenza ad alta temperatura e adattabilità alla dura condizione di lavoro.

Ii.Frenata sicura e affidabile del sistema di guida

1, adottare la modalità di trasmissione idrostatica, con un piccolo impatto all'inizio e all'arresto e può realizzare lo sterzo in situ.
2, quando l'operatore rilascia la leva di guida, il freno del motore di guida viene automaticamente chiuso per garantire la sicurezza del parcheggio.
3, attraverso la commutazione degli ingranaggi ad alta velocità e bassa velocità, può ottenere movimenti ad alta velocità e creep a bassa velocità.

Iii.Completi dispositivi di sicurezza per garantire la sicurezza del sollevamento

1, il dispositivo a limite del braccio elettro-idraulico può limitare in modo affidabile la posizione di limite di sollevamento del boom, per impedire l'incidente di tirare e piegare il boom.

2, il dispositivo anti-overwind del gancio impedisce che il gancio si spenga oltre la posizione limite, per impedire che la corda del filo di gancio e acciaio venga danneggiato.

3, l'indicatore di carico sicuro (limitatore di coppia) garantisce che l'attrezzatura funzioni sempre all'interno del carico nominale e garantisce la sicurezza del personale e delle attrezzature.

IV.Motore

1, adottare il motore Cummins, dotato di un unico sistema di alimentazione PT e turbo.

2, motore Cummins con molti ovvi vantaggi, ad es. Peso leggero, alta potenza, grande coppia, basso consumo di carburante e manutenzione semplice.

V.Meccanismo di supporto per le splewing centrale

1, elevata affidabilità del meccanismo di supporto alla slewing centrale.

2, adottare un supporto per le splewing rinforzato speciale, che può sopportare una coppia e un carico maggiore.

Vi.Sistema di sollevamento

1, il sistema di sollevamento adotta la trasmissione idraulica completa, con trasmissione stabile e buone prestazioni di micro movimento.

2, il verricello e il verricello tornante sono guidati da un motore di coppia ad alta velocità a bassa velocità; L'argano è dotato di freno normalmente chiuso per garantire l'autobloccamento affidabile di pezza e argano.

3, l'ingresso dell'olio motore di un argano per luffing e un verricello tornante è dotato di valvola di equilibrio di alta qualità prodotta dalla America Sun Company per garantire che non vi sia un calo libero sotto il carico nominale.

4, Adottare il luffing della corda in filo d'acciaio e l'impatto di avvio e arresto può essere ridotto attraverso l'uso di un blocco di puleggia a velocità multipla, con un migliore controllo micro.

Vii.Operazione semplice e conveniente

1, l'intera macchina adotta la soluzione di controllo completamente elettrico per ottimizzare il sollevamento e la rotazione da più angoli, con una rapida risposta di avvio, un funzionamento leggero, flessibile e affidabile.

2, il sistema di sollevamento controlla l'estensione del braccio e l'azione di sollevamento di un gancio attraverso una maniglia pilota di controllo elettrico universale, il marchio Italia HC.

3, la rotazione della piattaforma è controllata da una maniglia pilota elettrica, flessibile e affidabile.

4, la combinazione perfetta di controllo pilota elettronico e trasmissione idraulica, con due modalità di controllo di movimento rapido e micro, fa sì che l'operazione di sollevamento ha un micro movimento superiore e l'accuratezza del micro movimento è di 2 mm in buone condizioni.

Viii.Forte adattamento adattamento

Essere in grado di lavorare nell'ambiente di - 20 ℃ ~ + 50 ℃, altitudine inferiore a 3000 m e polvere alta.

Ix.Umanizzazione dello spazio operativo

1, Operazione Cab con spazi spaziosi e visione ampia; adottare sedili idraulici che assorbono gli urti e sospesi; guida più comoda.

2, il sistema idraulico adotta la modalità di controllo pilota, stabile e affidabile.

3, dotato di aria condizionata (radiatore dell'aria)

Foto del prodotto

Wincoo Engineering Co., Ltd (Wincoo) è impegnata nel portare le soluzioni/attrezzature più adatte per clienti, fabbricanti, aziende EPC/C in fabbricazione di tubi, costruzione di serbatoi, costruzione di condutture, linee di produzione industriale, progetto di energia pulita e altro campo industriale.

I nostri servizi e forza
Abbiamo la capacità di fornire soluzioni praticabili per supportare i clienti per essere assegnati con tempi di esecuzione del progetto più corti, meno costi per l'uomo e metodo di costruzione/fabbricazione di efficienza maggiore e migliore qualità durante la fase di offerta del progetto.

Disponibilità dello spazio delle strutture/sito del cliente basato, siamo in grado di studiare/progettare e presentare configurazioni abbinate sul programma di progetto, la qualità, i costi e la produttività per garantire che il ritmo di produzione sia in conformità con il requisito del progetto.

Per supportare l'esecuzione del progetto, siamo sempre pronti a lavorare come pompiere per fornire una rapida fornitura di materiali di progetto da diversi consumatori, strumenti, attrezzature/macchine a merci speciali. Con flessibilità, siamo anche lieti di esibirci come agente di approvvigionamento in Cina per cercare risorse di approvvigionamento richieste.
