Name: Low Cost 22000KG Weight 90Ton Pipe Layer Machine Con High Efficiency Pipelayer Machine
Brand: Wincoo Engineering Co., Ltd.
Price: 50.00 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Jiangsu, Cina

Marca: WINCOO

Termini di pagamento e di spedizione

Prezzo: $205,800.00/sets 1-99 sets

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Macchine per stratificazione dei tubi a basso costo, Macchina per stratificazione di tubi ad alta efficienza, Attrezzature a basso costo per il rivestimento dei tubi


Condizione:	Nuovo	Garanzia:	1 anno
Industria applicabile:	Impianti di fabbricazione, opere di costruzione	Peso (kg):	22000
Localizzazione dello showroom:	Nessuna	Ispezione video di uscita:	Fornito
Rapporto di prova della macchina:	Fornito	Tipo di commercializzazione:	Prodotto ordinario
Garanzia dei componenti principali:	1 anno	Componenti fondamentali:	PLC, motore, motore, pompa
PUNTO DI VENDITA UNICO:	Alta efficienza operativa	Nome del prodotto:	PipeLayer
Applicazione:	Macchinario di costruzione della conduttura	Servizio post-vendita:	SOSTENZA video

Condizione:	Nuovo
Garanzia:	1 anno
Industria applicabile:	Impianti di fabbricazione, opere di costruzione
Peso (kg):	22000
Localizzazione dello showroom:	Nessuna
Ispezione video di uscita:	Fornito
Rapporto di prova della macchina:	Fornito
Tipo di commercializzazione:	Prodotto ordinario
Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	PLC, motore, motore, pompa
PUNTO DI VENDITA UNICO:	Alta efficienza operativa
Nome del prodotto:	PipeLayer
Applicazione:	Macchinario di costruzione della conduttura
Servizio post-vendita:	SOSTENZA video

Low Cost 22000KG Weight 90Ton Pipe Layer Machine Con High Efficiency Pipelayer Machine

WINCOO ENGINEERING CO., LTD.

Wincoo Engineering Co., Ltd (WINCOO) si occupa di fornire le soluzioni/attrezzature più adatte per i clienti, i fabbricanti, le aziende EPC/C nella fabbricazione di tubi, nella costruzione di serbatoi,costruzione di condotte, linee di produzione industriali, progetti di energia pulita e altri settori industriali.

Il tubolatore HGY è utilizzato principalmente per operazioni di sollevamento di tubi nella costruzione di condotte, come il trasporto di tubi, la posa di tubi, l'assemblaggio e la fossa.Il telaio del tubiere è uno speciale telaio idraulico per sviluppato sulla base di una matura tecnologia del telaio dell'escavatoreIl sistema di spostamento adotta la modalità di trasmissione idrostatica, con un piccolo impatto sull'avvio e l'arresto, e può realizzare lo sterzo in situ; il sistema di sollevamento adotta la trasmissione idraulica completa,con trasmissione stabile e buone prestazioni di micro movimentoRispetto al tradizionale bulldozer, ha evidenti vantaggi tecnici e applicativi.

HGY Pipelayer può adattarsi all'ambiente di lavoro di - 20 °C ~ + 50 °C, all'altitudine inferiore a 3000 m, all'ambiente con meno del 5% di sabbia e polvere nell'aria e a tutti i tipi di tempo come la pioggia,neve e nebbia■ essere in grado di operare in modo sicuro e affidabile su una rampa di 30°.
Il conduttore HGY ha una progettazione ragionevole, una struttura compatta, una facile spedizione, trasferimento e trasporto e può soddisfare le esigenze di
requisiti per il trasporto ferroviario e il trasporto di rimorchi piatti autoarrampicanti.

1- Il culo del telaio.
2" Sollevare il culo "
3- Taxi Ass.
4Motore Ass.
5Contrapeso Ass
6Sistema idraulico Ass

Parametri del prodotto

Modello					HGY20	HGY40	HGY70	HGY90
Capacità di sollevamento massima					25 t	45.7t	70 t	90 t
Capacità di sollevamento nominale					21.25 t	38.25 t	59.5t	76.5t
Peso di esercizio (circa)					22 t	35 t	49 t	55 t
Dimensione del contorno di spedizione per le attrezzature principali ((LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Peso di spedizione per le attrezzature principali					21.5t	26 t	37.5t	38.9t
Pressione media del suolo					76.4KPa	85.2KPa	87.3KPa	86.6KPa
Disponibilità minima dal suolo					480 mm	490 mm	550 mm	550 mm
Max.gradiabilità					25°	25°	25°	25°
Ambiente applicabile					-50 °C ~ + 65 °C	-50 °C ~ + 65 °C	-50 °C ~ + 65 °C	-50 °C ~ + 65 °C
Motore	Modello			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Potenza nominale			120 kW	169 kW	239KW	257KW1850 giri/min
		Velocità di rotazione nominale			1850 giri al minuto	2000 giri al minuto	2000 giri al minuto	2000 giri al minuto
Sistema di camminata	Modalità di funzionamento			Joystick	Joystick	Joystick	Joystick
		Velocità teorica	In avanti (di turno2)	3.29/5.28 km/h	3.6/6.6 km/h	3.6/6.6 km/h	3.6/6.6 km/h
		Velocità teorica		In retromarcia (di turno2)	4.28/7.59 km/h	4.3/7.7 km/h	4.4/7.8 km/h	4.4/7.8 km/h
		Lunghezza del binario a terra			2635 mm	3050 mm	3620 mm	3620 mm
		Larghezza del binario			560 mm	660 mm	760 mm	760 mm
		Numero di rulli di rotaia			7×2	7×2	9×2	9×2
Sistema di gru	Forma di gamma			Il modulo per il ripiegamento delle corde di filo	Il modulo per il ripiegamento delle corde di filo	Il modulo per il ripiegamento delle corde di filo	Il modulo per il ripiegamento delle corde di filo
		Modalità di funzionamento			Maniglia di controllo idraulica	Maniglia di controllo idraulica	Maniglia di controllo idraulica	Maniglia di controllo idraulica
		Collegamento di gru	La lunghezza del collegamento della gru	6000 mm	7500/8500 mm	7600/8600 mm	8600/9600 mm
		Collegamento di gru		Altezza massima di sollevamento	4909 mm	6100/7050 mm	6100/7050 mm	7050/9600 mm
		L'angolo di ruoto del collegamento della gru			0 ~ 85°	0-86°	0-86°	0-86°
		Velocità dell'anello (da sei a otto volte)			0 ~ 12,0 m/min	0 ~ 6,2 m/min	0 ~ 7,0 m/min	0 ~ 7,0 m/min
		Tempo di sollevamento (da quattro a cinque volte)			25 anni	20 anni	32 anni	Quaranta anni

Caratteristiche del prodotto

I. Caratteristiche dell'assemblaggio del telaio

1, Adottare la tecnologia del telaio dell'escavatore idraulico, telaio speciale a tubi di alta resistenza, con qualità affidabile.

2, tre o doppie coste, nove gruppi di ruote di supporto e l'angolo di salita massimo di 30°.

3, la pompa principale, il motore di rotazione e il motore di movimento adottano il marchio tedesco Rexroth per garantire il funzionamento affidabile del sistema idraulico dell'intero veicolo.

4, La valvola principale adotta una soluzione di controllo elettrico completo, che può funzionare senza intoppi e realizzare un'ottimizzazione accurata.

5, adottare una struttura di collegamento ad alta resistenza tra il telaio da passeggio e il telaio del veicolo per garantire che l'intera macchina abbia una rigidità sufficiente durante il sollevamento.

6, con una progettazione di larghezza aumentata, migliorando la stabilità dell'intera macchina, più adatta alle condizioni di carico laterale.

7, 9 sono distribuiti su ogni lato, con grande capacità portante, resistenza alle alte temperature e adattabilità alle dure condizioni di lavoro.

II.Sistema di frenata di guida sicuro e affidabile

1, adotta la modalità di trasmissione idrostatica, con un piccolo impatto in avvio e arresto, e può realizzare lo sterzo in situ.
2, Quando l'operatore rilascia la leva motrice, il freno del motore motore si chiude automaticamente per garantire la sicurezza del parcheggio.
3, attraverso il cambio di marce ad alta velocità e a bassa velocità, può ottenere movimenti ad alta velocità e strisciamento a bassa velocità.

III.Dispositivi di sicurezza completi per garantire la sicurezza del sollevamento

1, il dispositivo limite elettroidraulico del braccio può limitare in modo affidabile la posizione limite di sollevamento del braccio, per evitare l'incidente di tirare e piegare il braccio.

2, il dispositivo antiroto del gancio impedisce al gancio di salire oltre la posizione limite, per evitare che il gancio e il filo d'acciaio siano danneggiati.

3, L'indicatore di carico sicuro (limitatore di coppia) garantisce che l'apparecchiatura funzioni sempre entro il carico nominale e garantisce la sicurezza del personale e dell'apparecchiatura.

IV.Motore

1, Adottare motore Cummins, dotato di sistema di carburante PT unico e turbocompressore.

2, motore Cummins con molti evidenti vantaggi, ad esempio peso leggero, alta potenza, grande coppia, basso consumo di carburante e semplice manutenzione.

V.Meccanismo di supporto di rotazione centrale

1, elevata affidabilità del meccanismo di supporto centrale.

2, adottare un supporto speciale di rotazione rinforzato, in grado di sopportare coppia e carico maggiori.

VI.Sistema di sollevamento

1, il sistema di sollevamento adotta una trasmissione idraulica completa, con trasmissione stabile e buone prestazioni di micro movimento.

2, Il verricello di ripiego e il verricello di avvolgimento sono azionati da un motore a bassa velocità ad alta coppia; il verricello è dotato di freno normalmente chiuso per garantire un affidabile blocco automatico del verricello e del verricello.

3, l'ingresso dell'olio motore del verricello e del verricello è dotato di una valvola di bilanciamento di alta qualità prodotta dalla società America SUN per garantire che non vi sia caduta libera sotto il carico nominale.

4, Adottare luffing corda di filo d'acciaio, e l'impatto di partenza e di arresto può essere ridotto attraverso l'uso di blocco di puleggia a velocità multiple, con un migliore controllo micro.

VII.Operazione semplice e conveniente

1, L'intera macchina adotta la soluzione di controllo completamente elettrica per ottimizzare il sollevamento e la rotazione da più angolazioni, con risposta di avvio rapida, funzionamento leggero, flessibile e affidabile.

2, il sistema di sollevamento controlla l'azione di estensione del braccio e di sollevamento dell'anello tramite una maniglia pilota di controllo elettrico universale, marchio Italia HC.

3, la rotazione della piattaforma è controllata da un manico pilota elettrico, flessibile e affidabile.

4La perfetta combinazione di controllo elettronico del pilota e trasmissione idraulica, con due modalità di controllo di movimento veloce e micro, fa sì che l'operazione di sollevamento abbia un movimento micro superiore,e la precisione del micro movimento è di 2 mm in buone condizioni.

VIII.Forte capacità di adattamento

Essere in grado di lavorare in ambienti di - 20 °C ~ + 50 °C, altitudini inferiori a 3000 m e polveri elevate.

IX.Umanizzazione dello spazio operativo

1, cabina di guida con spazio ampio e visibilità ampia; adottare sedili idraulici ad assorbimento degli urti e sospesi; guida più confortevole.

2, il sistema idraulico adotta la modalità di controllo pilota, stabile e affidabile.

3, dotato di aria condizionata (Air cooler)

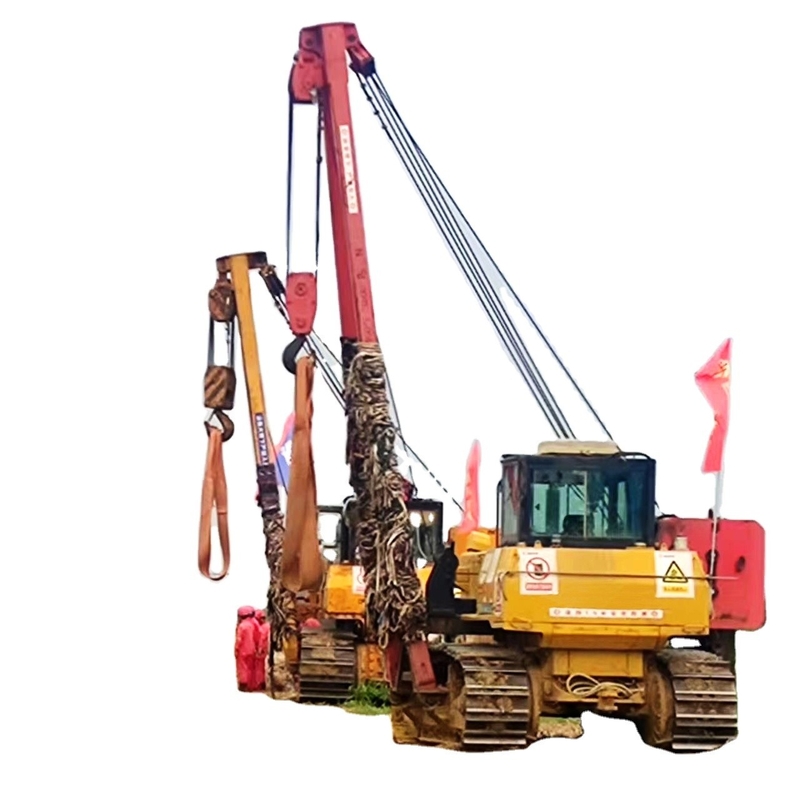

Foto del prodotto

Wincoo Engineering Co., Ltd (WINCOO) si occupa di fornire le soluzioni/attrezzature più adatte per i clienti, i fabbricanti, le società EPC/C per la fabbricazione di tubi, la costruzione di serbatoi,costruzione di condotte, linee di produzione industriali, progetti di energia pulita e altri settori industriali.

I nostri servizi e la nostra forza
Abbiamo la capacità di fornire soluzioni praticabili per supportare i clienti ad essere premiati con tempi di esecuzione del progetto più brevi,minore costo dell'ora di lavoro e metodo di costruzione/fabbricazione più efficiente e migliore qualità durante la fase di gara del progetto.

Sulla base della disponibilità dello spazio di installazione/sito del cliente, siamo in grado di studiare/progettare e presentare configurazioni corrispondenti al programma del progetto, alla qualità,costo e produttività per garantire che il ritmo di produzione sia conforme alle esigenze del progetto.

Per supportare l'esecuzione del progetto, siamo sempre pronti a lavorare come vigili del fuoco per fornire tempestivamente materiali per il progetto da diversi consumabili, strumenti, attrezzature / macchine a merci speciali.Con flessibilità, siamo anche lieti di svolgere come agente di approvvigionamento in Cina per cercare le risorse di approvvigionamento richieste.
