materiale / metallo lavorato:	acciaio al carbonio, acciaio inossidabile	condizione:	Nuovo
Tipo di macchina:	Macchine per piegare tubi	Raggio di curvatura (mm):	76.2 - 711.2
Angolo di curvatura massimo (gradi):	90	Precisione di piegamento (gradi):	0.5
Automazione:	Automatico	Anno:	2023
Potenza (kW):	160	Peso (kg):	2000
garanzia:	1 anno	Industria applicabile:	Impianti di fabbricazione, opere di costruzione
Punti chiave di vendita:	Prezzo competitivo	Localizzazione dello showroom:	Nessuna
Tipo di marketing:	Nuovo prodotto 2022	Machinery Test Report:	Fornito
Ispezione video di uscita:	Fornito	Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	Motore, pompa, motore	Nome del prodotto:	Macchine per piegare tubi
Servizio post-vendita fornito:	Supporto online	Applicazione:	Macchinario di costruzione della conduttura
Parole chiave:	Pipe bender idraulica

materiale / metallo lavorato:	acciaio al carbonio, acciaio inossidabile
condizione:	Nuovo
Tipo di macchina:	Macchine per piegare tubi
Raggio di curvatura (mm):	76.2 - 711.2
Angolo di curvatura massimo (gradi):	90
Precisione di piegamento (gradi):	0.5
Automazione:	Automatico
Anno:	2023
Potenza (kW):	160
Peso (kg):	2000
garanzia:	1 anno
Industria applicabile:	Impianti di fabbricazione, opere di costruzione
Punti chiave di vendita:	Prezzo competitivo
Localizzazione dello showroom:	Nessuna
Tipo di marketing:	Nuovo prodotto 2022
Machinery Test Report:	Fornito
Ispezione video di uscita:	Fornito
Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	Motore, pompa, motore
Nome del prodotto:	Macchine per piegare tubi
Servizio post-vendita fornito:	Supporto online
Applicazione:	Macchinario di costruzione della conduttura
Parole chiave:	Pipe bender idraulica

Pipe Bender idraulica per tubi idraulici

WINCOO ENGINEERING CO.,LTD

La piegatubi a freddo idraulica è composta principalmente da staffa esterna, matrice inferiore, sede di posizionamento, blocco a cuneo, cilindro idraulico, piegatubi, telaio di supporto tubi, centrale elettrica e così via.

Componente principale del prodotto

I. Caratteristiche e vantaggi della piegatubi a freddo idraulica.

Condurre un'ottimizzazione dei dati di grandi dimensioni sul cilindro idraulico della piegatrice a freddo. Per ridurre la velocità di piegatura della piegatrice a freddo, la corsa di lavoro del cilindro idraulico viene calcolata con precisione e la velocità di piegatura viene migliorata in modo evidente. L'esperimento teorico può far risparmiare il 10% di tempo quando si piega un tubo a freddo di circa 10°. Migliora l'efficienza del lavoro.

1, Per migliorare la velocità di piegatura, viene appositamente realizzata la valvola di controllo del funzionamento importata dall'Italia con un'elevata portata (circa 400 litri al minuto). Durata utile prolungata.

2, Il motore, il cilindro idraulico e altre parti sono tutti prodotti da produttori professionisti in Cina e all'estero.

II. Caratteristiche e vantaggi della centrale elettrica

Centrale elettrica indipendente

1, Il design della parte di alimentazione della piegatrice a freddo monoblocco è relativamente stretto. Durante la manutenzione del motore, la rimozione del filtro dell'olio e del filtro del diesel è complicata a causa del piccolo spazio tra le varie parti. La centrale elettrica indipendente è molto comoda nella manutenzione quotidiana a causa del grande spazio tra le diverse parti.

2, Per dare all'operatore un ambiente di lavoro a basso rumore, la parte di alimentazione è progettata come un tipo indipendente, che può essere lontano dal motore principale e il dispositivo di collegamento rapido viene utilizzato per collegarsi al motore principale. Nel frattempo, è comodo per il trasporto della piegatrice a freddo.

3, La temperatura di esercizio del circuito dell'olio idraulico dell'apparecchiatura piegatubi è compresa tra -30 ºC e 50ºC. L'ambiente di costruzione ad alta temperatura ha causato inconvenienti alla costruzione a lungo termine della piegatura a freddo, che è facile da causare un aumento della temperatura dell'olio e un invecchiamento accelerato dei componenti idraulici, che ha seriamente influito sulla durata dell'apparecchiatura. Il radiatore della fonte di alimentazione deve avere una capacità di dissipazione del calore sufficiente. Pertanto, la progettazione di uno speciale dispositivo radiatore, l'effetto di dissipazione del calore è due volte superiore al radiatore ordinario e ha installato un sensore di temperatura, la realizzazione del controllo automatico della temperatura. Assicurarsi che la piegatrice a freddo possa funzionare a lungo senza fermarsi. Migliorata l'efficienza del lavoro.

4, Viene aggiunto il dispositivo di preriscaldamento dell'olio idraulico

Durante la costruzione della piegatrice a freddo in un ambiente a bassa temperatura, a causa della bassa temperatura dell'olio idraulico, il sistema di circolazione di preriscaldamento si forma utilizzando il radiatore del motore, in modo che la temperatura dell'olio idraulico aumenti rapidamente, il tempo di preriscaldamento dell'apparecchiatura aumenta e l'apparecchiatura entra nello stato di lavoro in anticipo.

5, Il filtro di aspirazione dell'olio e il filtro di ritorno dell'olio sono installati sulla cassetta postale idraulica della centrale elettrica e viene installato il dispositivo di avvertimento per la pulizia e la sostituzione dell'elemento filtrante del filtro dell'olio idraulico. Può richiedere all'operatore di eseguire i lavori di manutenzione in tempo.

III, Caratteristiche e vantaggi del mandrino idraulico

Il mandrino idraulico è stato ottimizzato e migliorato. Pur non influenzando la qualità della piegatura normale, viene accorciato e ottimizzato per ridurre il peso complessivo e prolungare notevolmente la durata del meccanismo di camminata. Migliorata l'efficienza del lavoro.

Parametri del prodotto

Modello

HGCB0620

HGCB1630

HGCB2840

HGCB3648

HGCB4856

Intervallo di piegatura

6"~20"

16"~30"

20"~32"

28"~40"

36"~48"

48"~56"

Tipo di tubo applicabile

È applicabile alla piegatura di tubi filettati, tubi diritti, tubi senza saldatura, strato anticorrosione interno e polietilene esterno
tubo in acciaio anticorrosione senza danneggiare lo strato anticorrosione del tubo in acciaio.

Temperatura di esercizio

-30ºC~+50ºC

Potenza del motore

46kW

77 kW

118 kW

132 kW

160 kW

Cilindro dell'olio

2-220×160

2-280×220

4-320×230

4-360×250

4-450×560

6-360×560

Cilindro di sollevamento

2-180×63

2-200×80

4-220×90

4-250×100

4-280×200

Tensione dell'argano idraulico

1.5T

12T

Installazione in loco

La guida installata è completamente sigillata e lubrificata, esente da manutenzione, particolarmente adatta per lavorare in condizioni climatiche fredde. Dopo un
stoccaggio prolungato, può essere utilizzato immediatamente, senza ulteriori lavori di manutenzione.

Design modulare

Dimensioni (L*P*A) mm

4450×2180×2175

6700×2520×2700

8400×3000×2800

8850×3180×3000

9800×3335×3235

Parametro macchina
8566×3190×3500

Parametro della stazione idraulica
4300×2280×2760

Caratteristiche del prodotto

1, La principale fonte di alimentazione idraulica adotta il motore Deutz, la pompa idraulica e il motore idraulico, che sono marchi HUADE ben noti in Cina.

2, Il meccanismo operativo adotta parti di assemblaggio importate dall'Italia, che è leggero e flessibile nel funzionamento e preciso nel controllo, garantendo così la piegatura accurata del tubo d'acciaio

3, Il mandrino adotta il controllo completamente idraulico, la struttura a cuneo in acciaio a doppio angolo e la struttura morbida esternamente per garantire efficacemente che lo strato anticorrosione interno del tubo d'acciaio non sia danneggiato. Il suo principio di funzionamento è quello di utilizzare la sua faccia a cuneo e l'azionamento idraulico per farlo salire rapidamente e soddisfare i requisiti di piegatura del tubo d'acciaio. La parte di camminata del mandrino consiste nell'utilizzare la potenza idraulica ausiliaria per azionare il motore idraulico per garantire la camminata regolare del nucleo del pneumatico nel tubo d'acciaio.

4, La piegatrice a freddo idraulica fornita dalla nostra azienda si riferisce ai vantaggi di prodotti simili in patria e all'estero, con un design ragionevole, una struttura compatta, controllabilità ed elevata efficienza di lavoro. È uno strumento essenziale per la lavorazione e la produzione di piegatura a freddo di grandi condotte.

5, L'intera macchina adotta apparecchiature di alimentazione e dispositivi di azionamento idraulico di alta qualità, che hanno prestazioni eccellenti, qualità affidabile e possono adattarsi a condizioni di costruzione difficili.

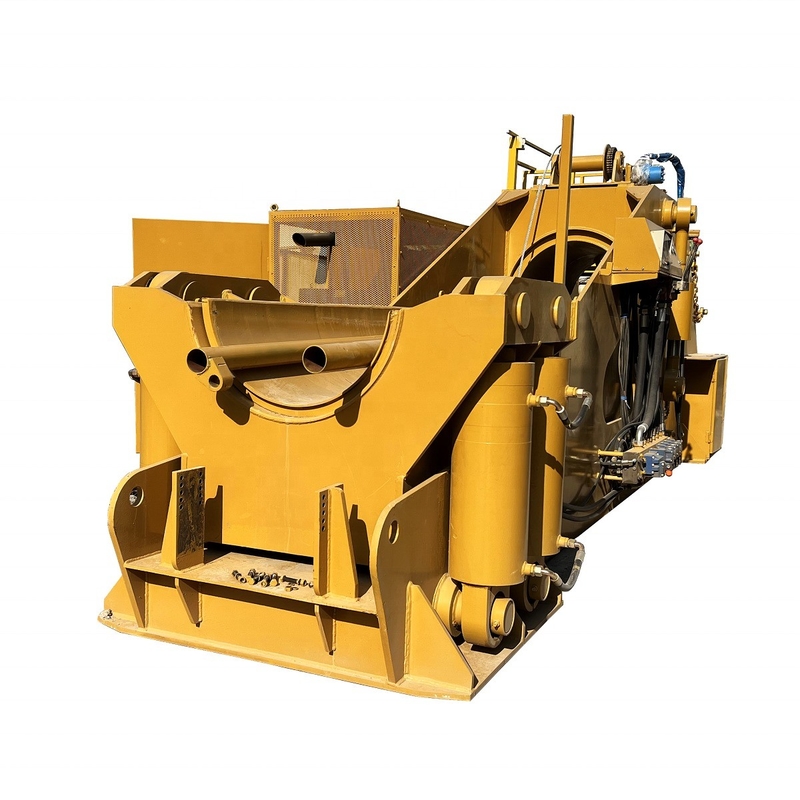

Foto del prodotto

Wincoo Engineering Co., Ltd (WINCOO) si impegna a fornire le soluzioni/attrezzature più adatte a clienti, fabbricatori, società EPC/C per la fabbricazione di tubi, la costruzione di serbatoi, la costruzione di condotte, le linee di produzione industriale, i progetti di energia pulita e altri settori industriali.

I nostri servizi e punti di forza
Abbiamo la capacità di fornire soluzioni praticabili per supportare i clienti a ottenere tempi di esecuzione del progetto più brevi, costi inferiori per ore di lavoro e metodi di costruzione/fabbricazione più efficienti e una migliore qualità durante la fase di offerta del progetto.

In base alla disponibilità di spazio dell'impianto/sito del cliente, siamo in grado di studiare/progettare e presentare configurazioni corrispondenti in base al programma del progetto, alla qualità, ai costi e alla produttività per garantire che il ritmo di produzione sia conforme ai requisiti del progetto.

Per supportare l'esecuzione del progetto, siamo sempre pronti a lavorare come vigili del fuoco per fornire forniture tempestive di materiali di progetto da diversi materiali di consumo, strumenti, attrezzature/macchine a merci speciali. Con flessibilità, siamo anche lieti di agire come agente di approvvigionamento in Cina per cercare le risorse di approvvigionamento richieste.
