Condizione:	Nuovo	Tipo di macchina:	rivettamento della macchina
Peso (kg):	200	Ispezione video di uscita:	Fornito
Machinery Test Report:	Fornito	Tipo di marketing:	Prodotto ordinario
Garanzia dei componenti principali:	1 anno	Componenti fondamentali:	PLC, motore, motore
Garanzia:	1 anno	Punti chiave di vendita:	Facile da usare
Industrie applicabili:	Impianti di fabbricazione, opere di costruzione	Localizzazione dello showroom:	Nessuna
Nome del prodotto:	Mouthpiece per tubazioni	Applicazione:	Macchine per la costruzione di condotte lunghe
Parola chiave:	clamp	Colore:	Requisiti del cliente

Condizione:	Nuovo
Tipo di macchina:	rivettamento della macchina
Peso (kg):	200
Ispezione video di uscita:	Fornito
Machinery Test Report:	Fornito
Tipo di marketing:	Prodotto ordinario
Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	PLC, motore, motore
Garanzia:	1 anno
Punti chiave di vendita:	Facile da usare
Industrie applicabili:	Impianti di fabbricazione, opere di costruzione
Localizzazione dello showroom:	Nessuna
Nome del prodotto:	Mouthpiece per tubazioni
Applicazione:	Macchine per la costruzione di condotte lunghe
Parola chiave:	clamp
Colore:	Requisiti del cliente

Chiusura esterna per idraulica delle condotte connessione dei tubi affidabile e senza sforzo

WINCOO ENGINEERING CO.,LTD

Wincoo Engineering Co., Ltd (WINCOO) è impegnata a fornire le soluzioni/attrezzature più adatte per clienti, fabbricanti, società EPC/C su fabbricazione di tubi, costruzione di serbatoi, costruzione di condotte, linee di produzione industriali, progetti di energia pulita e altri settori industriali.

Il bocchino interno pneumatico prodotto dalla nostra azienda è sviluppato assorbendo tecnologie e esperienze avanzate di prodotti nazionali ed esteri e combinando le caratteristiche costruttive delle imprese cinesi di costruzione di condotte. Utilizzando l'aria compressa come alimentazione, senza inquinamento, particolarmente adatto per la costruzione di condotte idriche e oleodotti e gasdotti con elevati requisiti di protezione ambientale. Presenta i vantaggi di prestazioni affidabili, forte adattabilità, azione rapida, abbinamento preciso, struttura compatta, funzionamento semplice e regolazione precisa del gioco. La qualità e le prestazioni del prodotto possono essere paragonabili ai prodotti internazionali simili, tra cui interno pneumatico di tipo a giocobocchino, interno pneumatico di tipo a scarpa in ramebocchino, interno pneumatico marinobocchino, colmare il vuoto del mercato interno.

Caratteristiche del prodotto

1. Struttura semplice e aspetto gradevole

2. Leggero, velocità di camminata elevata, forte capacità di arrampicata, basso consumo di gas

3. Supporto ampio, regolazione precisa del gioco, migliorano notevolmente l'efficienza costruttiva

4. I componenti della valvola sono importati, il giunto è realizzato in acciaio inossidabile per garantire che il percorso dell'aria sia pulito e il tipo di giunto è una struttura di tipo C per garantire prestazioni di tenuta affidabili

5. Il telaio di camminamento è fabbricato rigorosamente in conformità con gli utensili tecnologici per garantire le prestazioni del set di ruote di camminamento e migliorare le prestazioni dell'intera macchina

6. Dalla produzione all'installazione e alla messa in servizio, l'intera macchina viene implementata rigorosamente in conformità con gli standard e i processi nazionali, garantendo che la quantità di disallineamento e la precisione della regolazione del gioco siano entro 0,5 mm, soddisfacendo i requisiti degli standard di costruzione delle condotte

Parametri del prodotto

Morsetto non semovente (tirato manualmente)
Modello	Dimensione del tubo	Pistoni n.	Potenza del pistone	L	W	H	Peso	Cubo
Modello		Pistoni n.	(mm)		(KN)	(mm)	(mm)	(mm)	(kg)	(m3)
HGDNQ6’’	168	6X2	134	1473	150	150	36	0.04
HGDNQ8''	219	6X2	209	1593	189	189	53	0.06
HGDNQ10’’	273	6X2	382	1665	240	240	60	0.09
HGDNQ12-14''	305-357	6X2	405	1751	280	280	100	0.14

Morsetto semovente (si muove con la propria potenza)
Modello	Dimensione del tubo (mm)	Pistoni (n.)	Pistone Potenza (KN)	Potenza motore (Hp)	L (mm)	W (mm)	H (mm)	Peso (KG)	Cubo (M³)
HGDNQ16-18’’	406-457	8x2	959	1	2132	360	360	188	.29
HGDNQ20-22’’	508-559	10x2	1057	1.5	2434	480	480	296	.59
HGDNQ22-24’’	559-610	12x2	1268	1.5	2500	530	530	390	.72
HGDNQ24-26’’	610-660	12x2	1268	1.5	2672	580	580	418	.90
HGDNQ28-30’’	711-762	12x2	1748	1.5	2700	670	670	512	1.2
HGDNQ30-32’’	762-813	14x2	2937	3	2938	690	690	733	1.4
HGDNQ34-36’’	864-914	16x2	2937	3	3020	790	790	779	1.8
HGDNQ36-38’’	914-965	18x2	2937	3	3188	860	860	865	2.4
HGDNQ40-42’’	1016-1067	20x2	2937	3	3029	980	980	982	3.0
HGDNQ46-48’’	1168-1219	20x2	4855	3	3100	1050	1050	1420	3.7
HGDNQ48-50’’	1219-1270	22x2	4855	3	3517	1120	1120	1876	5.2
HGDNQ52-54’’	1321-1372	22x2	4855	3	3520	1210	1210	1988	5.4
HGDNQ56’’	1422	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ60’’	1524	22x2	4855	3	3500	1310	1310	2187	6.6
HGDNQ62-66’’	1574-1676	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ68-72’’	1727-1727	24x2	4855	3	3864	1557	1557	2887	10.0
HGDNQ76-80’’	1930-2032	30x2	4855	3	4000	1800	1800	3855	13.0

Componente principale del prodotto

Componenti principali del bocchino: gruppo bocchino (Blocco di gonfiaggio), cilindro di gioco, gruppo di azionamento, telaio di camminamento, ruota di camminamento, gruppo freno, serbatoio del gas, telaio anteriore, joystick (tubo del gas), gruppo percorso del gas, ecc., controllati dall'aria compressa come fonte di alimentazione. Vedere l'immagine qui sotto.

1, Telaio anteriore

4, Blocco di gonfiaggio posteriore

2, Cilindro di gioco

5, Percorso del gas

3, Blocco di gonfiaggio anteriore

6, Serbatoio del gas

7, Dado regolabile

10, Gruppo freno

13, Ruota di camminamento posteriore

8, Gruppo bocchino

11, Telaio di camminamento

9, Ruota di camminamento anteriore

12, Gruppo di azionamento

Applicazione del componente principale

A. Innanzitutto, il compressore d'aria è collegato con il joystick (percorso del gas) e il tubo di ingresso dell'aria sul telaio anteriore con un tubo flessibile ad alta pressione e un raccordo rapido per raggiungere lo scopo di riempire o riempire l'aria; Il joystick (percorso del gas) viene quindi collegato all'albero di controllo sul telaio anteriore tramite un gancio.

B. E.joystick (percorso del gas) è saldato da un tubo d'acciaio cavo e la sua funzione:

1, Volume di gas supplementare. 2, Controllo del percorso dell'aria: fila anteriore in salita, fila anteriore in contrazione, fila posteriore in salita, fila posteriore in contrazione, apertura del gioco, chiusura del gioco. 3, Controllare il movimento in avanti del bocchino.

C. Il cavo di controllo viene utilizzato per controllare il azionamento di camminamento, la frenata, l'orientamento in avanti e all'indietro.

Durante la camminata, il cavo di camminamento in avanti deve essere serrato e il freno automatico verrà applicato quando viene rilasciato per evitare una velocità troppo elevata durante la discesa. Se è necessario andare avanti, serrare rapidamente il cavo e allentare rapidamente il cavo per realizzare la camminata a punti.E.Il serbatoio del gas

è installato all'estremità del bocchino e la sua funzione è la seguente: 1, Realizzare l'equilibrio dell'intera macchina. 2, Stoccaggio del gas. E.Il gruppo bocchino

è la parte centrale del dispositivo di bloccaggio, che è composto dal cilindro, dal distributore e da due gruppi di blocchi di gonfiaggio (artiglio di tenuta), ecc., che completa principalmente l'abbinamento.

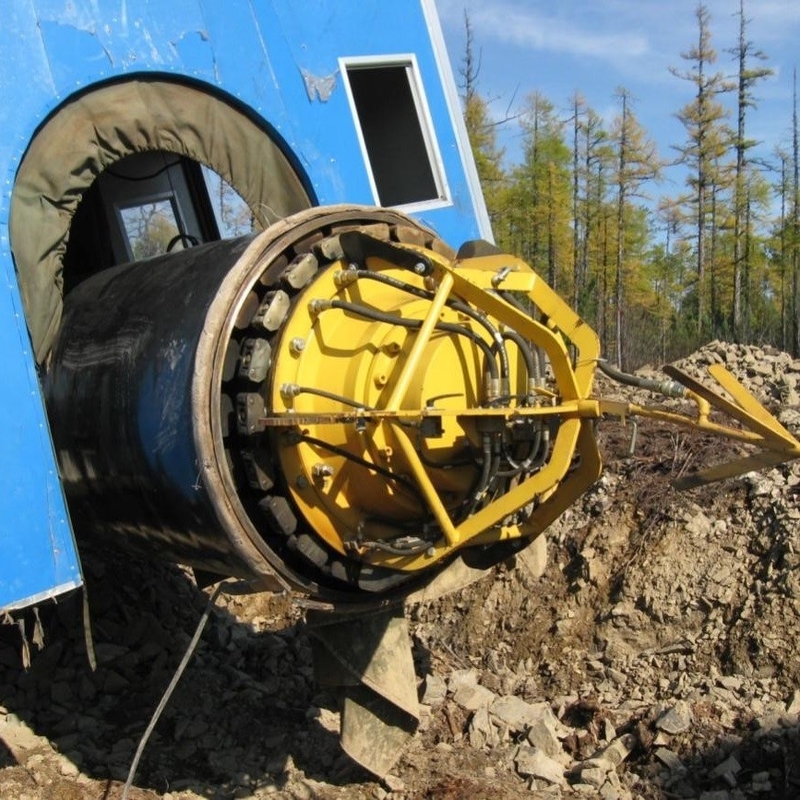

Foto del prodotto

Wincoo Engineering Co., Ltd (WINCOO) è impegnata a fornire le soluzioni/attrezzature più adatte per clienti, fabbricanti, società EPC/C su fabbricazione di tubi, costruzione di serbatoi, costruzione di condotte, linee di produzione industriali, progetti di energia pulita e altri settori industriali.
I nostri servizi e punti di forza

Abbiamo la capacità di fornire soluzioni praticabili per supportare i clienti a ottenere tempi di esecuzione del progetto più brevi, minori costi di manodopera e una maggiore efficienza di costruzione/fabbricazione e una migliore qualità durante la fase di offerta del progetto.

In base alla disponibilità di spazio dell'impianto/sito del cliente, siamo in grado di studiare/progettare e presentare configurazioni abbinate su programma, qualità, costi e produttività del progetto per garantire che il ritmo di produzione sia conforme ai requisiti del progetto.
