Casa. > prodotti > Saldatrice del tubo > Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi

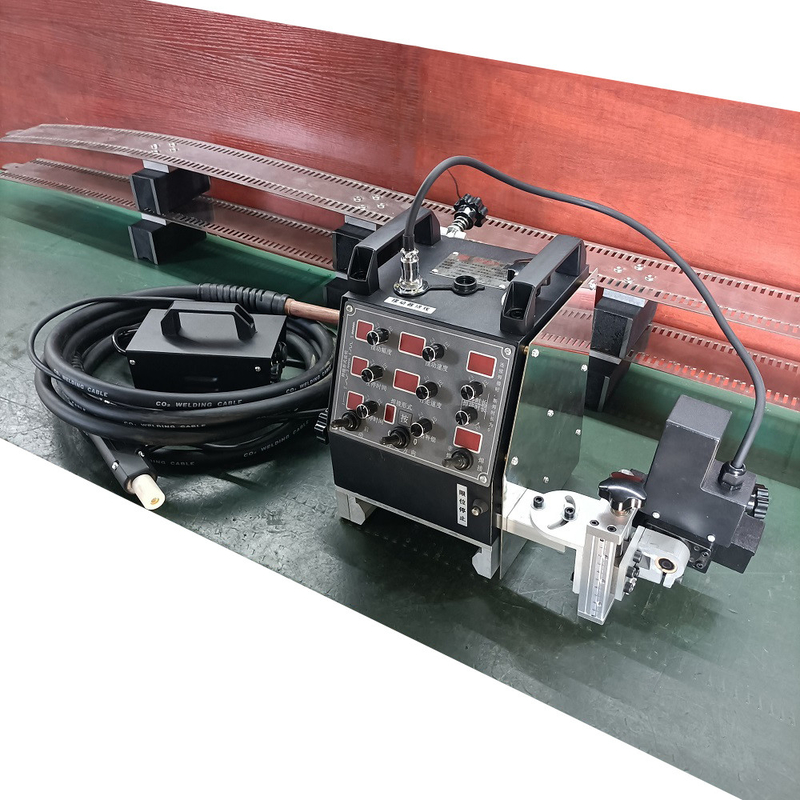

Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi

Dettagli del prodotto

Luogo di origine: Cina

Termini di pagamento e di spedizione

Prezzo: $3,500.00/sets 1-99 sets

Ottieni il miglior prezzo
Evidenziare:
Condizione:
Nuovo
Tipo di macchina:
Manipolatore di saldatura
Industria applicabile:
Alberghi, negozi di abbigliamento, officine di riparazione di macchinari, aziende agricole, ristoran
Localizzazione dello showroom:
Italia, Bangladesh, Sudafrica, Nigeria
Ispezione video di uscita:
Fornito
Rapporto di prova della macchina:
Fornito
Tipo di commercializzazione:
Prodotto ordinario
Garanzia dei componenti principali:
1 anno
Componenti fondamentali:
Motore
Garanzia:
2 anni, 1 anno
Punti chiave di vendita:
Bassi costi di manutenzione
Peso (kg):
200
Voltaggio:
220 V
Corrente:
10A
Capacità nominale:
3500w
Duty cycle stimato:
90%
Dimensioni:
1800/2800*700/1000*500
utilizzo:
saldatura automatica
Nome del prodotto:
circonferenza del serbatoio e saldatore verticale
Applicazione:
Costruzione di serbatoi
Metodo di saldatura:
Saldatura MAG
Condizione:
Nuovo
Tipo di macchina:
Manipolatore di saldatura
Industria applicabile:
Alberghi, negozi di abbigliamento, officine di riparazione di macchinari, aziende agricole, ristoran
Localizzazione dello showroom:
Italia, Bangladesh, Sudafrica, Nigeria
Ispezione video di uscita:
Fornito
Rapporto di prova della macchina:
Fornito
Tipo di commercializzazione:
Prodotto ordinario
Garanzia dei componenti principali:
1 anno
Componenti fondamentali:
Motore
Garanzia:
2 anni, 1 anno
Punti chiave di vendita:
Bassi costi di manutenzione
Peso (kg):
200
Voltaggio:
220 V
Corrente:
10A
Capacità nominale:
3500w
Duty cycle stimato:
90%
Dimensioni:
1800/2800*700/1000*500
utilizzo:
saldatura automatica
Nome del prodotto:
circonferenza del serbatoio e saldatore verticale
Applicazione:
Costruzione di serbatoi
Metodo di saldatura:
Saldatura MAG
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi

WINCOO ENGINEERING CO., LTD.

Wincoo Engineering Co., Ltd (WINCOO) si occupa di fornire le soluzioni/attrezzature più adatte per i clienti, i fabbricanti, le aziende EPC/C nella fabbricazione di tubi, nella costruzione di serbatoi,costruzione di condotte, linee di produzione industriali, progetti di energia pulita e altri settori industriali.
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 0
Una saldatrice a rotaia retta o flessibile semplice, economica e facile da usare per la saldatura dei serbatoi.
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 1
Strada a rotaia flessibile
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 2
Strada a rotaia retta

Caratteristiche del prodotto

I. Caratteristiche di saldatura del prodotto
1, dotato di 5 tipi di tecniche di gestione della saldatura, perfetta simulazione della gestione manuale, aspetto uniforme della cucitura di saldatura, più veloce e più stabile.
2, larghezza di saldatura 0-30mm ampia regolazione, può adattarsi a tutti i tipi di piastra sottile, saldatura piastra spessa.
3, larghezza di saldatura 0-30mm ampia regolazione, può adattarsi a tutti i tipi di piastra sottile, saldatura piastra spessa.
4, la macchina può realizzare tutti i tipi di saldatura discontinua a distanza, lunghezza e velocità possono essere regolati a volontà.
5, la macchina può dimostrare la traiettoria di saldatura senza accensione, conveniente e intuitiva.
6, il pannello di controllo è un display digitale completo, facile da regolare e registrare i dati, con funzione di memoria, recupero automatico degli ultimi
dati per il successivo utilizzo.
7, arresto automatico dopo la saldatura, contatto di arresto limitato è impostato nelle due direzioni di marcia della macchina, punto di contatto è posizionato alla fine della saldatura in anticipo,fermo automatico al punto per evitare sovrasaldature.

II. Caratteristiche progettate del prodotto
1, il binario scorrevole della macchina adotta il binario lineare appositamente utilizzato per macchine utensili avanzate, che ha funzionamento a distanza zero, funzionamento liscio, senza blocco, senza deformazione,e maggiore integrità della macchina.
2Tutte le direzioni della macchina sono regolate da un passo di vite di alta precisione, più veloce, più stabile e più preciso.
3Tutte le parti sono lavorate da macchine utensili CNC avanzate, che migliorano notevolmente la precisione e la durata.
4, L'intero processo di spruzzatura ad alta temperatura + ossidazione dell'alluminio, in modo che l'aspetto complessivo della macchina ad un livello superiore.
5, dotato di una speciale pistola di saldatura robot, la qualità della saldatura è migliore e più stabile.

III. Prodotto complessivo utilizzando le caratteristiche
1, la macchina è progettata integrata, facile da usare, riducendo tutti i tipi di linee di controllo esterne disordinate, prevenendo efficacemente danni alla linea e al controllo,rendere l'ambiente di lavoro più conciso.
2, il sedile magnetico allungato sul binario riduce il peso e il numero di interruttori con la stessa forza di aspirazione, rendendolo facile da installare anche per una donna.
3, il design della piastra di collegamento speciale per l'estremità del binario è degno di nota. Il bullone viene utilizzato nella direzione in avanti, che può collegare due o più binari in un intero più lungo.può fare la pista veloce, giro preciso, in modo che la lunghezza del ciclo infinito.
4, l'azionamento della macchina e il controllo adottano tutti la tensione AC 20V, più sicuri.
5, la pistola di saldatura professionale utilizzata da questa macchina può essere adattata a diversi giunti della pistola di saldatura, non importa se si utilizza un'altra macchina di saldatura, può essere utilizzata perfettamente.
6, la macchina viene fornita con la scatola degli attrezzi è la creazione originale della nostra azienda. La scatola degli attrezzi è facile da usare e durevole.che può ridurre il tempo di ricerca degli strumenti e migliorare l'efficienza del lavoro. È dotato di: fusibile, pistola di saldatura ugello conduttivo, tutti i tipi di chiave angolare quadrata interna, box regatore, blocco note, penna, ecc. Quando una saldatura perfetta è regolato, i parametri di saldatura,la tensione e la corrente della macchina di saldatura e vari parametri sul pannello di controllo della macchina sono registratiQuando la stessa saldatura viene incontrata la prossima volta, inserire i parametri e copia perfetta della saldatura.
7, flessibile e conveniente da usare, non saldatore può saldare una saldatura perfetta, una persona può operare più di una macchina allo stesso tempo, ridurre notevolmente i costi del lavoro, migliorare la qualità della saldatura,migliorare l'efficienza del lavoro.
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 3
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 4
Parametro del prodotto
Articolo 2
Parametro
Altre note
Tipo di rotaia retta
Tipo di rotaia morbida
Fonte di alimentazione esterna
AC 220V 50/60 Hz
Tre buche
Fonte di potenza di funzionamento
20 V di corrente alternata
Utilizzo di ciascun conducente
Dimensioni
245*520*280cm
245*520*290cm
Lunghezza*larghezza*altezza
Peso
80,6 kg
100,4 kg
Ospite principale
Tipo di binario
Guida del movimento lineare
Ferrovie flessibili autoallineanti
Modalità di guida
Azionamento delle marce
Azionamento a ruota
velocità di saldatura
0~1650 mm/min
Il più veloce
Spessore della piastra di assorbimento più sottile
3 mm
Metalli magneticamente attraenti
Intervallo di regolazione della pistola di saldatura
65 mm
Incercando di salire e scendere
80 mm
A destra e a sinistra
+ -60°
Angolo di oscillazione
+ -25°
Angolo di marcia
Fermati a sinistra, fermati a destra.
Forma oscillante
Funzione operativa
0-100 mm/min
Velocità di oscillazione
0-2.5s
Tempo di residenza a sinistra e a destra
+-14 mm
Larghezza di oscillazione
+-5 mm
Centro di compensazione
Procedura di installazione
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 5

Installazione su rotaia retta:Step.1

* Utilizzare sei bulloni M4 * 12 per installare tre serie di sedili magnetici sul binario.Un altro set di binari può essere collegato alla piastra di connessione finale per l'uso di circolazione infinita.
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 6

Passo.2

* Installare il robot di saldatura da un'estremità del binario a un binario.
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 7

Installazione di rotaie flessibili:Step.1

* Installare le tre serie di magneti sulle tre posizioni magnetiche in mezzo al binario con 12 bulloni a testa piatta M6*16 e stringere.
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 8

Passo.2

* Rilasciare la frizione, installare il robot di saldatura sulla pista, chiudere la frizione e l'ospite può camminare normalmente quando è in uso.
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 9

Passo.3

* Installare la piastra di pressatura, la pastiglia piatta ultra-sottile e il binario morbido sul blocco di alluminio magnetico con tre bulloni piatti M6*16 a turno, stringere e assemblare il binario.Un altro set di estremità di binario può essere inserito sotto la piastra per la circolazione wireless.
Manipolatore di saldatura per cuciture di lamiere di acciaio nelle applicazioni di costruzione di serbatoi 10

Passo.4

* Regolare l'ausiliario esterno ad un'altezza ragionevole e mantenere il supporto scorrevole sulle parti di saldatura durante la saldatura, che può efficacemente prevenire l'altezza o le scosse della pistola di saldatura.
Componente principale
- No, no, no, no.
Articolo 2
Configurazione
Quota
Commenti
1
Corpo della macchina
Sistema di spostamento
1 set
Guidare per viaggiare
Oscillatore
1 set
Swing
Sistema di controllo
1 set
Interruttore di marcia
2 serie
Fermare automaticamente la saldatura nella posizione specificata
Ferrovie/ binari flessibili
2 pezzi
1.5m * 2 set
Il supporto per l'immagine
8 stes
4Set/pcs
2
Potenza di saldatura
Trasformatori, fusibili, ecc.
1 set
AC220V a AC20V
3
Fonte di alimentazione per saldatura
MIG 500
1 set
Compreso il cavo di controllo di 5 metri, il cavo di terra di 1,5 metri, il cavo di saldatura di 3 metri e il supporto per la pistola, la torcia di saldatura, l'alimentatore di filo e il contatore del gas
4
Cavi di saldatura e portapistole
5 metri
1 set
Pistola di saldatura speciale per saldatura automatica
5
Parti di ricambio
Fusibili
5 pezzi
1A
Parti di ricambio
Fuoco conduttore della torcia di saldatura
2 pezzi
Φ1.0、Φ1.4 con ciascuno
6
Kit di attrezzi
per la fabbricazione di apparecchiature per il trasporto di merci
4 pezzi
Dimensione 3,4、5、6 ognuno
Certificato di qualificazione
1 pezzo
Istruzione
1 pezzo
