condizione:	Nuovo	garanzia:	1 anno
Industria applicabile:	Impianti di fabbricazione, opere di costruzione	Peso (kg):	13000
Showroom Location:	None	Ispezione video di uscita:	Fornito
Machinery Test Report:	Fornito	Tipo di marketing:	Nuovo prodotto 2022
Garanzia dei componenti principali:	1 anno	Componenti fondamentali:	Motore, cambio, motore, pompa
Punto di vendita unico:	Alta efficienza operativa	Nome del prodotto:	PayWelder
Applicazione:	Stazione di saldatura	Servizio post-vendita fornito:	Supporto video
Parole chiave:	Trattore di saldatura

condizione:	Nuovo
garanzia:	1 anno
Industria applicabile:	Impianti di fabbricazione, opere di costruzione
Peso (kg):	13000
Showroom Location:	None
Ispezione video di uscita:	Fornito
Machinery Test Report:	Fornito
Tipo di marketing:	Nuovo prodotto 2022
Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	Motore, cambio, motore, pompa
Punto di vendita unico:	Alta efficienza operativa
Nome del prodotto:	PayWelder
Applicazione:	Stazione di saldatura
Servizio post-vendita fornito:	Supporto video
Parole chiave:	Trattore di saldatura

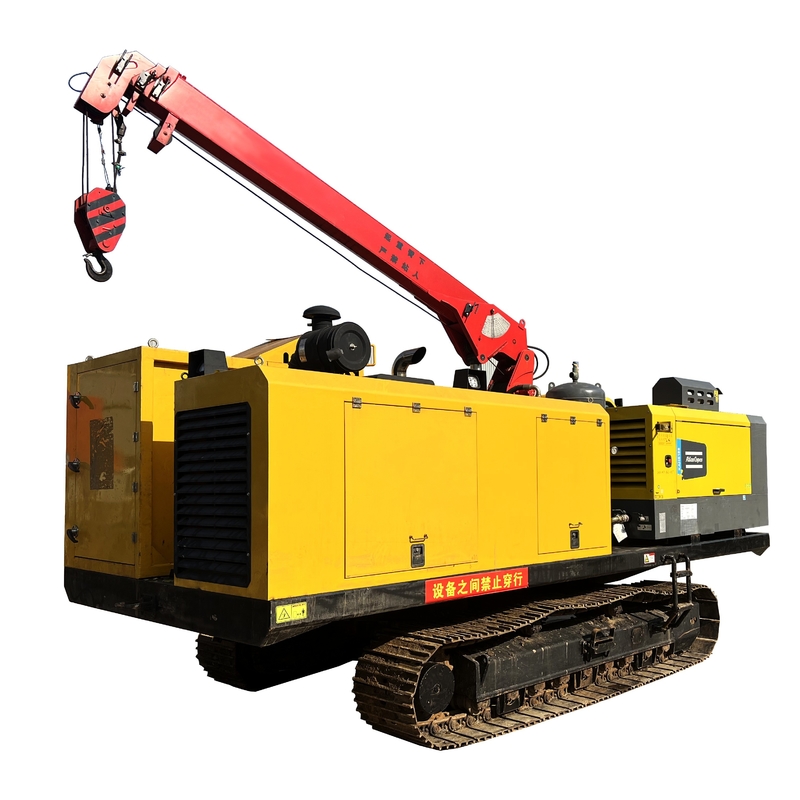

Trattore di saldatura per la costruzione di condotte presso impianti di produzione di grado professionale

Wincoo Engineering Co., Ltd

Il trattore di saldatura della serie HG, noto anche come saldatore a pagamento, è la scelta perfetta per la saldatura della conduttura. La forte potenza, efficiente
La trasmissione e la robusta carreggiata lo rendono adatto a forti condizioni di lavoro. È progettato per essere facilmente mantenuto sul sito: tutti i suoi componenti come motore, generatore, gru, pompa idraulica e così via hanno selezionato i migliori fornitori con una rete di assistenza globale. Inoltre, per dare la massima flessibilità e valore per soldi sul sito. Il trattore di saldatura della serie HG può essere personalizzato secondo il tuo requisito.

Descrizione dei prodotti

La workstation di saldatura della serie HG è un'attrezzatura di saldatura della conduttura sviluppata dalla nostra azienda in base ai requisiti di sviluppo tecnico della pipeline a lunga distanza e all'esperienza di prodotti simili in patria e all'estero. L'uso della tecnologia di camminata a trazione idraulica completa, i principali componenti dell'uso di componenti idraulici internazionali, migliorano le prestazioni tecniche e l'affidabilità del veicolo, raggiunge il livello di prodotti simili all'estero. Può trasportare saldatura elettrica, compressore d'aria e altre attrezzature.

La workstation di saldatura della serie HG adotta il motore diesel di marca di fama internazionale come fonte di energia e il sistema di generazione di energia montato sul veicolo ha una capacità di alimentazione esterna di 160kVA. Il sistema di generazione di energia adotta la forma di trasmissione diretta, che presenta i vantaggi di una struttura semplice, punti di guasto meno, piccoli volumi, alta efficienza, trasmissione stabile, a basso rumore e a basso consumo di energia. Questa macchina utilizza il telaio rigido completo, secondo la caratteristica del funzionamento della stazione di lavoro di saldatura in particolare progettare il sistema di camminata a trazione idraulica completa, l'abilità fuoristrada è forte, tranne che nella guida della strada generale della zona, ma è anche adatta nel deserto, nel terreno sciolto, nell'altopiano e così sull'ambiente che l'area cattiva trasporta l'operazione di costruzione di ingegneria sul campo.

Le parti di copertura della macchina adottano il design della porta sinistra e destra, conveniente per la manutenzione quotidiana. L'auto è inoltre dotata di una cassetta degli attrezzi per facilitare la conservazione di piccoli strumenti di lavoro.

Componente principale del prodotto

I. motore

Cummins 6btaa-5.9-c202 (2200) a quattro paci, turbo, avvio elettrico diretto, motore diesel raffreddato ad acqua.

Il motore ha una riserva ad alta potenza, una forte potenza, una qualità stabile per la generazione di energia e una comoda manutenzione. Il motore standard, con il suo miglioramento del sistema di raffreddamento del motore e la grande struttura del serbatoio dell'acqua, è stato in grado di resistere all'ambiente ad alta temperatura dell'Ufficio del gasdotto in India e all'ambiente a bassa temperatura dell'ingegneria russa.

L'attrezzatura standard è stata dotata di un prefiltro d'aria, che può rimuovere il 95% della polvere e le impurità nel sistema di aspirazione dell'aria aggiungendo un prefiltro d'aria, che può estendere il tempo di pulizia e sostituzione dell'elemento del filtro dell'aria da 6 a 10 volte, ridurre l'usura precoce del motore, estendere la vita di servizio del motore e migliorare l'adattabilità dell'attrezzatura all'ambiente.

Il motore Cummins, progettato per prestazioni, durata e risparmio di carburante, con livello di emissione G3. Ampianza ampiamente ambientale: temperatura da -42 a 55 ° C, umidità inferiore al 90%.

Ii. PSistema di generazione di Ower

La parte di potere del generatore adotta il marchio Cummins e il generatore adotta i prodotti Stanford di marchio famoso internazionale.

Modello: No. UCI274F

Potenza di uscita nominale: 160 kVA

Misure anti -corrosione: tre trattamenti anti -verniciatura

Output del generatore: sistema a tre - fase quattro - filo

Caratteristiche del sistema di generazione di energia:

1) Design di sospensione neutra, la linea zero non è messa a terra.

2) L'interruttore di generazione di energia principale ha le funzioni di prevenire la fase mancante, la corrente e le scosse elettriche.

3) Gli interruttori di ciascuna divisione di fase sono in caso di fase mancante, di corrente e scossa elettrica.

4) Tutte le spine devono essere impermeabili.

Iii. TSistema rave

Chassis per la tecnologia di telaio idraulico importato, che si combina con le condizioni di lavoro della domanda di centrale elettrica mobile idraulica, il telaio speciale personalizzato, la struttura aziendale, la forte capacità di carico, la buona stabilità, l'eccellente piattaforma per espandersi, per evitare la trasformazione del telaio di scavatore che portano allo sviluppo del veicolo, alla capacità di carico, alla scarsa dambolaggio e alla rigidità; Il sistema a piedi adotta "quattro ruote e una cintura" e meccanismo di tensionamento, che ha una forte versatilità, una buona intercambiabilità e una qualità affidabile. L'attrezzatura standard è piastra da binario a tre mazze da 600 mm. Diversamente dalla centrale mobile completamente idraulica con la trasformazione del telaio di escavatore, i prodotti forniti dalla nostra azienda hanno un'altra serie di ruote di supporto, con 7 ruote di supporto su ciascun lato, che aumenta la lunghezza della messa a terra, migliora la stabilità del veicolo, in particolare assicura che la stabilità dell'arrampicata, migliora la capacità di arrampicata e rende le fluide e sicure.

La distanza minima da terra è di 560 mm, l'angolo di avvicinamento è di 35 ° e l'angolo di partenza è di 38 °. Basato sul prodotto passato, la parte inferiore della struttura del modulo del motore e la manutenzione del sistema di trasmissione, la manutenzione è conveniente, il fondo della forma della forma di salva Il fondo della forma è una struttura completamente chiusa, con otto struttura del telaio a fascio, il motore e la trasmissione, ecc. La maggior parte delle parti sopra la piattaforma, la manutenzione dell'attrezzatura comoda, la capacità di guado forte, una profondità fino a 1100 mm.

Adottando la tecnologia di trasmissione idraulica, i binari sinistra e destra sono controllati rispettivamente dalle due maniglie, il che può realizzare sia lo sterzo unilaterale che lo sterzo in situ. Ha le caratteristiche di facile da apprendere, leggero e flessibile, sicuro e affidabile.

Sistema di frenatura da maturare per evitare il sistema di frenatura, il freno per veicoli e il freno di parcheggio e il motore a piedi e il riduttore integrato insieme, con funzioni di collegamento, che sta azionando la maniglia della guida, il sistema di frenatura sollevato automaticamente, alla guida, alla maniglia di nuovo alla frenata mediana, al freno automatico, al freno freno può essere parcheggiata, per garantire il parcheggio del sistema di frenata flessibile, sicura e affidabile.

Undercarriage del crawler completamente idraulico, con design robusto, forte capacità fuoristrada e prestazioni di frenata affidabili.

IV. HSistema ydraulico

Il sistema idraulico del telaio adotta il sistema idraulico sensibile al carico di American Danfoss e Doosan con tecnologia di scavatore matura, che appartiene a un sistema idraulico chiuso.

Il sistema di gru adotta il sistema idraulico di controllo della valvola aperta matura, composto da pompa per ingranaggi, argano idraulico, cilindro idraulico, valvola a più vie e valvola di bilanciamento.

Our company adhering to the optimization, and vertical and horizontal pipeline, soft hard couple, orderly, reasonable and reliable fixed protection design concept of hydraulic pipeline design and installation, main hydraulic parts and pipe on the platform at a glance, the staggered, in the platform of the hydraulic components just remove the cover a little bolt can be convenient to maintenance, so the vehicle hydraulic system parts are easy to repair and maintenance, all the rated pressure on La tubazione è superiore a quella della pressione idraulica di 1,5 volte. I tubi idraulici di manuli e le foche prodotte dalla tecnologia professionale italiana sono adatti al normale funzionamento dell'attrezzatura a temperatura ambiente di -40 ℃ - + 50 ℃.

V.Sistema di sollevamento

La configurazione standard della gru adotta una gru speciale per il veicolo da costruzione, rotazione continua a 360 °; La gru è una gru a boom pieghevole; Intervallo di lavoro massimo 8,5 m; Coppia di sollevamento massima 132,3 kn.m; Carico di sollevamento classificato: 6.3T. Forma di variazione dell'ampiezza del boom: variazione di ampiezza del cilindro idraulico.

Crane Palfinger, marchio di fama mondiale, boom telescopico a guida idraulica, rotazione a 360 °. (Altri marchi sono disponibili)

Vi. Man-machine

Adotta la cabina di escavatore, adotta il design a forma di streamline, il processo di stampaggio di stampa stampo, il tutto è bello e generoso. Il parabrezza anteriore interamente in vetro sulla cabina, ampi finestre scorrevoli su tre lati e finestre nell'angolo in basso a sinistra assicurano la vasta visione del conducente, la comoda comunicazione con il mondo esterno e la guida più facile. Le guarnizioni airbag sono installate in tutte le parti in movimento della cabina per garantire una buona tenuta della cabina.

L'intera cabina adotta smorzamenti idraulici per ridurre le vibrazioni, che elimina efficacemente il danno dell'intera vibrazione della macchina alle persone e alle cose nella cabina e migliora notevolmente il comfort degli operatori.

La serratura del conducente è realizzata in acciaio, che viene utilizzata principalmente per la serratura della porta del conducente di escavatori come Hitachi e Hyundai. I materiali sono principalmente in acciaio ST12, 45 # e 10 # acciaio. L'albero a spillo della cabina è realizzato in acciaio da 35#.

Vii.Portata

La capacità di carico della piattaforma è 9T; Dimensione della piattaforma: 5740mm × 2800m.Le saldatura semi-automatica DC400 / NL23P (compresi cavi di alimentazione di collegamento, cablaggio, ecc.) E il compressore d'aria fabbricato negli Stati Uniti può essere installato in una centrale elettrica mobile per soddisfare le condizioni di servizio.

Il design della struttura dell'armadio posteriore è ragionevole, adotta il concetto di progettazione divisa modulare ed espande efficacemente lo spazio di installazione e lo spazio di dissipazione del calore. Il motore e il generatore sono disposti sul lato destro del mobile e l'intero spazio sul lato sinistro è diviso in due aree aperte. Viene fornito uno spazio adeguato di installazione e funzionamento per l'installazione e la manutenzione del saldatore.

Al fine di ridurre la vibrazione dell'intera macchina, vengono forniti un supporto speciale e un ammortizzatore. The vibration of the machine to pick up equipment has both high and low frequency vibration, high frequency low-rising vibration in order to prevent carrying equipment damaged by vibration, vibration isolation, need to be based on the shock absorption belongs to passive vibration isolation, and some carry equipment installation foot strength low two factors, pipeline company random for carrying equipment such as electric control cabinet and electric welding machine special mounting bracket and a dedicated contact area Assorbitore di umori in gomma più grande, come mostrato nella figura seguente, assicurarsi che soddisfino i requisiti di costruzione del campo.

Viii. Dispositivo di sicurezza

Dispositivo di bloccaggio di sicurezza, l'operatore può sollevare la leva operativa dopo aver lasciato la cabina e l'attrezzatura è in uno stato di stop per evitare la guida accidentale; Lo strumento di monitoraggio dell'attrezzatura fornita ha la funzione di allarme del display della temperatura dell'acqua del motore, la temperatura dell'olio troppo alta, la pressione dell'olio troppo bassa e la funzione di protezione dell'arresto automatico.

L'attrezzatura è dotata del dispositivo di protezione elettrica del corto circuito elettrico necessario, dell'assicurazione completa e dell'interruttore di protezione delle perdite a due livelli per garantire la sicurezza degli operatori e delle attrezzature.

L'installazione delle apparecchiature è conveniente e rapida, il tempo di funzionamento è ridotto, la manutenzione è semplice.

1, le parti di manutenzione giornaliere sono disposte nell'esterno, facili da utilizzare.

2, adottare parti di trasmissione di potenza senza manutenzione, ridurre notevolmente il carico di lavoro di manutenzione.

3, il motore ha un pre-filtro che estende notevolmente il periodo di manutenzione e la durata dell'attrezzatura.

Parametri del prodotto

Tabella dei parametri tecnici
Modello n.	HG85	HG100	HG125	HG160
Dimensioni complessive/LDH (mm)	462023002930	515023702955	515023702955	631030003300
Peso operativo senza carico	8.8T	10T	10T	13T
Crawler Contatta la pressione specifica del terreno	28.5kpa	28.5kpa	28.5kpa	28.5kpa
Gradeabilità	≤30 gradi	≤30 gradi	≤30 gradi	≤30 gradi
Trazione	≤91kn	≤91kn	≤91kn	≤91kn
Speed-bassa della velocità di guida	0 ~ 2,9 km/h	0 ~ 2,9 km/h	0 ~ 2,9 km/h	0 ~ 3,7 km/h
Velocità di guida alla velocità	0 ~ 4,6 km/h	0 ~ 4,6 km/h	0 ~ 4,6 km/h	0 ~ 6,4 km/h
Min Groud Plearance	450 mm	600 mm	600 mm	600 mm
Tieni traccia della lunghezza del grouding	2800 mm	2760mm	2760mm	3100 mm
Traccia spaziatura	1750mm	1770mm	1770mm	2150mm
Larghezza della traccia	480 mm	570mm	570mm	570m

Dati di base della macchina
Modello n.	HG85	HG100	HG125	HG160
MOTORE
Modello n.	Cummins 6B5.9-C130	Cummins 6BTA5.9-C170	Cummins 6bta5.9-C180	Cummins 6BTA5.9-C205
Potenza nominale	97KW	127KW	132KW	155KW
Velocità nominale	2200 giri / min	2200 giri / min	2200 giri / min	2200 giri / min
Sistema elettrico	24 V.	24 V.	24 V.	24 V.
Starter	6,6kW/8.25 CV	6,6kW/8.25 CV	6,6kW/8.25 CV	6,6kW/8.25 CV
Spostamento	5.9L	5.9L	5.9L	5.9L
Cenatore
Modello n.	Stamford UCI224G	Stamford UCI274C	Stamford UCI274E	Stamford UCI274f
Capacità nominale	85kva	100kva	125kva	160kva
Tensione nominale	220V/380V	220V/380V	220V/380V	220V/380V
Frequenza nominale	50Hz	50Hz	50Hz	50Hz
Sistema idraulico
Pump Output-Max	220 L/min	220 L/min	220 L/min	220 L/min
Pressione di lavoro	29mp	29mp	29mp	29mp
Uscita della pompa della gru	35 l/min	35 l/min	35 l/min	90 l/min
Pressione di lavoro	20mp	20mp	20mp	30 milioni
GRU
Fare	Palfinger	Palfinger	Palfinger	Palfinger
Capacità di sollevamento	≤3200 kg	≤3200 kg	≤3200 kg	≤5000 kg
Raggiungere la distanza	≤5,6 m	≤7,8 m	≤7,8 m	≤8m
Forma rotante	360 gradi	360 gradi	360 gradi	360 gradi

Foto del prodotto

Wincoo Engineering Co., Ltd (Wincoo) è impegnata nel portare le soluzioni/attrezzature più adatte per clienti, fabbricanti, aziende EPC/C in fabbricazione di tubi, costruzione di serbatoi, costruzione di condutture, linee di produzione industriale, progetto di energia pulita e altro campo industriale.

I nostri servizi e forza
Abbiamo la capacità di fornire soluzioni praticabili per supportare i clienti per essere assegnati con tempi di esecuzione del progetto più corti, meno costi per l'uomo e metodo di costruzione/fabbricazione di efficienza maggiore e migliore qualità durante la fase di offerta del progetto.

Disponibilità dello spazio delle strutture/sito del cliente basato, siamo in grado di studiare/progettare e presentare configurazioni abbinate sul programma di progetto, la qualità, i costi e la produttività per garantire che il ritmo di produzione sia in conformità con il requisito del progetto.

Per supportare l'esecuzione del progetto, siamo sempre pronti a lavorare come pompiere per fornire una rapida fornitura di materiali di progetto da diversi consumatori, strumenti, attrezzature/macchine a merci speciali. Con flessibilità, siamo anche lieti di esibirci come agente di approvvigionamento in Cina per cercare risorse di approvvigionamento richieste.
