Name: Macchine di taglio a freddo orizzontali ad alta velocità di acciaio inossidabile industriali
Brand: Wincoo Engineering Co., Ltd.
SKU: FPWC-III
Availability: InStock

Dettagli del prodotto

Luogo di origine: Jiangsu, Cina

Marca: WINCOO

Numero di modello: FPWC-III

Termini di pagamento e di spedizione

Prezzo: $12,000.00/sets 1-199 sets

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Macchine per taglio a freddo ad alta velocità, Macchine di taglio a freddo industriali, Macchine per il taglio di tubi industriali


Dimensioni:	507460800 mm	Tipo di motore:	Servomotore
Condizione:	Nuovo	Voltaggio:	AC220±10v 50Hz
Potenza nominale:	600 W	Dimensione ((LWH):	507460800 mm
Peso (kg):	10 kg	Anno:	2022
Garanzia:	1 anno	Punti chiave di vendita:	Alta produttività
Industria applicabile:	Impianti di fabbricazione, opere di costruzione	Localizzazione dello showroom:	Nessuna
Tipo di commercializzazione:	Nuovo prodotto 2020	Rapporto di prova della macchina:	Fornito
Ispezione video di uscita:	Fornito	Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	Motore	Nome del prodotto:	Macchine per il taglio di tubi a plasma e a fiamma
Applicazione:	costruzione del tubo	Materiale di taglio:	Acciaio al carbonio di acciaio inossidabile del metallo
Modalità di taglio:	Taglio alla fiamma del plasma Cutting+	Sistema di controllo:	Controller CNC

Dimensioni:	507460800 mm
Tipo di motore:	Servomotore
Condizione:	Nuovo
Voltaggio:	AC220±10v 50Hz
Potenza nominale:	600 W
Dimensione ((LWH):	507460800 mm
Peso (kg):	10 kg
Anno:	2022
Garanzia:	1 anno
Punti chiave di vendita:	Alta produttività
Industria applicabile:	Impianti di fabbricazione, opere di costruzione
Localizzazione dello showroom:	Nessuna
Tipo di commercializzazione:	Nuovo prodotto 2020
Rapporto di prova della macchina:	Fornito
Ispezione video di uscita:	Fornito
Garanzia dei componenti principali:	1 anno
Componenti fondamentali:	Motore
Nome del prodotto:	Macchine per il taglio di tubi a plasma e a fiamma
Applicazione:	costruzione del tubo
Materiale di taglio:	Acciaio al carbonio di acciaio inossidabile del metallo
Modalità di taglio:	Taglio alla fiamma del plasma Cutting+
Sistema di controllo:	Controller CNC

Macchine di taglio a freddo orizzontali ad alta velocità di acciaio inossidabile industriali

WINCOO ENGINEERING CO., LTD.

Wincoo Engineering Co., Ltd (WINCOO) si occupa di fornire le soluzioni/attrezzature più adatte per i clienti, i fabbricanti, le aziende EPC/C nella fabbricazione di tubi, nella costruzione di serbatoi,costruzione di condotte, linee di produzione industriali, progetti di energia pulita e altri settori industriali.

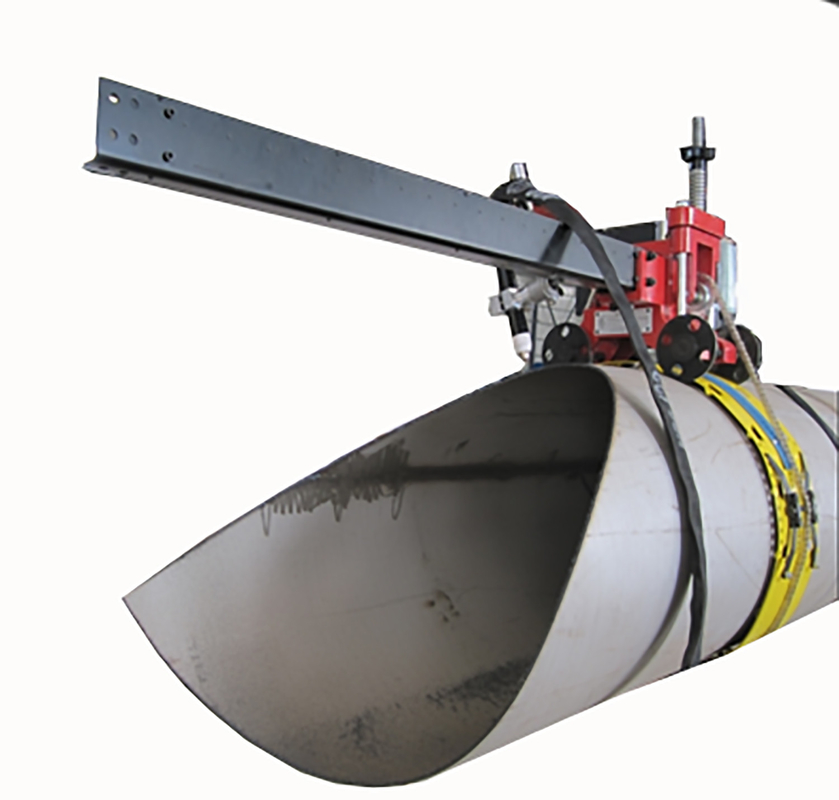

La macchina di taglio si insinua sui tubi e invia al sistema di controllo le informazioni di posizione di alta precisione, seguendo immediatamente la linea di taglio.Questo metodo di taglio è totalmente diverso dal metodo tradizionale di taglio a larga scala della linea di intersezione dei tubi.

L'unica macchina di taglio portatile e a profilo convalevole può essere utilizzata in fabbrica e in loco, quasi adatta per tutti i tubi con
L'intera macchina è delicata e può essere gestita, consegnata e immagazzinata facilmente.,il programma può essere aggiornato.

Nessuna necessità di importare CAD, interfaccia di input parametrizzata, una persona potrebbe operare, basi di modelli completi, fornendo un servizio personalizzato per modelli.

Cornice principale

1- scatola delle linee2- scatola dei sensori
3- Parte della base della macchina
4- braccio monoasse
5- Clampaglia della torcia

Casella di controllo

1- Maschera protettiva

2- Casella di controllo
3- Pannello di controllo
4- filtro dell'aria

Catena antiscivolo

1- Catena antiscivolo

2- Unione delle catene
3- Pin piatto

Traccia orbitale

Da destra a sinistra:

STG1, STG2, STG3, STG4, STG5, STG6

Collegamento dell' artiglio

1- buco

2- Anello
3- Long bolto esagonale

Parametro del prodotto
Tabella 1. Lectotipo di apparecchiatura
Tipo	Modello	Software	Diametro del tubo	Aggiustamento orizzontale
Macchina semplificata	TP1-JH	01/07	3 mm	200 mm
Macchina di base	TP1-JB			< 680 mm	400 mm
Macchina standard	TP1-BZ			< 1020 mm	600 mm
Macchina R classica	TP1-R80B	01/02/03/05/06/07/08	< 1800 mm	800 mm
Classic X Machine	TP1-X80B	01/02/03/05/06/07/08/09/10/11/12	<3000 mm	800 mm
Macchina di legatura	TP1-PSK	07	320-1420 mm	200 mm

Traccia orbitale
Tabella 2. Dettagli dell'orbita della macchina da taglio
- No, no, no.	Modello	Lunghezza/m	Intervallo regolabile/m	Artiglio con intervallo di regolazione posteriore
1	STG1	0.98	0.54 ~ 0.71	0.68 a 0.86
2	STG2	1.23	0.79 a 0.96	0.93 ~ 1.14
3	STG3	1.38	0.91 ~ 1.16	1.06~1.30
4	STG4	1.72	1.16 ~ 1.45	1.30 ~ 1.60
5	STG5	1.90	1.46 ~ 1.63	1.60 ~ 1.81
6	STG6	2.50	2.06~2.23	2.20 a 2.41

Tabella 3.Opzione di abbinamento orbitale
- No, no, no, no.	OD del tubo/mm	Orbite suggerite
1	320-400	STG3
2	400-495	STG4
3	495-550	STG5
4	550-680	STG1+ STG 3
5	630-770	STG1+ STG 4
6	730-830	STG1+ STG 5
7	810-915	STG2+ STG 5
8	915-1020	STG1+ STG 6
9	1000-1100	STG2+ STG 6
10	1040-1160	STG3+ STG 6
11	1120-1250	STG4+ STG 6
12	1219-1310	STG5+ STG 6
13	1270-1480	STG3+ STG 4+ STG 5
14	1410-1500	STG6+ STG 6
15	1450-1595	STG2+ STG 5+ STG 6
16	1520-1675	STG6+ STG 6+ STG 1

Tabella 4. Casella di controllo
Visualizzazione	111 mm×62 mmLCD
Buttone No.	20 pezzi
Protezione contro spegnimento	10 anni
Temperatura di funzionamento	-10°C ≈ +55°C
Voltaggio	220V CA
Potenza	600 W
Peso del kit principale	5 kg
Dimensione	400 ((L) × 200 ((W) × 200 ((H) mm

Vantaggi del prodotto

1, Innovazione teorica

La tecnologia dei sensori viene utilizzata per realizzare il controllo della traiettoria.invia al sistema di controllo le informazioni di posizione in tempo reale ad alta precisioneQuesto metodo di controllo è completamente diverso dal tradizionale taglio a linea di intersezione del tubo a panca.

2, Innovazione strutturale

Per la prima volta è stata proposta una soluzione completa per il taglio in loco della linea di intersezione delle condotte.

metodo di taglio attorno al tubo, il volume e il peso possono essere significativamente ridotti, che è facile da trasportare sul sito, non occupa le risorse del laboratorio,e può realizzare il layout flessibile della linea di produzione.

Foto del prodotto

Wincoo Engineering Co., Ltd (WINCOO) si occupa di fornire le soluzioni/attrezzature più adatte per i clienti, i fabbricanti, le società EPC/C per la fabbricazione di tubi, la costruzione di serbatoi,costruzione di condotte, linee di produzione industriali, progetti di energia pulita e altri settori industriali.

I nostri servizi e la nostra forza
Abbiamo la capacità di fornire soluzioni praticabili per supportare i clienti ad essere premiati con tempi di esecuzione del progetto più brevi,minore costo dell'ora di lavoro e metodo di costruzione/fabbricazione più efficiente e migliore qualità durante la fase di gara del progetto.

Sulla base della disponibilità dello spazio di installazione/sito del cliente, siamo in grado di studiare/progettare e presentare configurazioni corrispondenti al programma del progetto, alla qualità,costo e produttività per garantire che il ritmo di produzione sia conforme alle esigenze del progetto.

Per supportare l'esecuzione del progetto, siamo sempre pronti a lavorare come vigili del fuoco per fornire tempestivamente materiali per il progetto da diversi consumabili, strumenti, attrezzature / macchine a merci speciali.Con flessibilità, siamo anche lieti di svolgere come agente di approvvigionamento in Cina per cercare le risorse di approvvigionamento richieste.
