Trattore di saldatura orbitale a tubo magnetico WQ-III con tipo elettrico e manuale
Il WQ-III è adatto per la saldatura delle pareti interne ed esterne delle condotte, senza necessità di rotaie e con una saldatura lungo la superficie dell'arco del pezzo da lavorare.
Il trattore di saldatura automatico a CO2 è ampiamente utilizzato in navi, ponti, locomotive, strutture in acciaio, industria petrolchimica e altre industrie, adatto a una varietà di strutture di saldatura, come:piastra di rinforzo, piastra a costole, parti trasversali della saldatura, saldatura a travi a scatola, ecc. I suoi principali vantaggi sono:
1, ridurre l' intensità del lavoro e migliorare l' ambiente di lavoro;
2, per migliorare l'efficienza di lavoro, è 1,5 volte di saldatura manuale;
3Per evitare la scarsa qualità della cucitura di saldatura causata da fattori umani, il tasso di difetti della saldatura manuale è circa il 20%, e ilil trattore di saldatura automatica non produrrà un tasso di difetti di saldatura a causa della saldatura artificiale.
4, elevato grado di automazione per garantire la stabilità della qualità della saldatura;
5, semplice e conveniente funzionamento, non ha bisogno di lavoratori tecnici molto qualificati.
Caratteristiche del prodotto
1, WQ-III è dispositivo di saldatura automatico swing, una saldatura può ottenere una saldatura più ampia.
2, la velocità di oscillazione, la portata di oscillazione, la posizione centrale e il tempo di residenza sinistro e destro possono essere regolati, adatti a varie specifiche della saldatura.
3, piccole dimensioni, leggero peso, facile da installare e spostare, anche operai non qualificati possono svolgere la saldatura.
4, è installato un magnete permanente per evitare la disconnessione della linea di saldatura durante la saldatura.
Adatto per la saldatura di tubi di varie strutture in acciaio.
Componenti: dispositivo di oscillazione della pistola da saldatura, scorrevole, maniglia della pistola da saldatura, scatola di controllo, pannello di controllo e altri accessori:
1Dispositivo oscillante: utilizzato per azionare il cannone di saldatura per la saldatura a pendolo
2. Parte motrice: il dispositivo motore del carrello è composto da quattro ruote magnetiche, ingranaggi elicoidali, catene e ruote dentate
3, parte scorrevole: utilizzato per regolare la posizione della pistola di saldatura, è possibile regolare la posizione prima e dopo la saldatura.
4, apparecchio per la pistola di saldatura: dispositivo di fissaggio della pistola di saldatura, può regolare l'angolo della pistola di saldatura.
5, casella di controllo: tutti i movimenti del trattore possono essere regolati.
Introduzione del pannello di controllo
1, manopola per regolare corrente e tensione: ruotare la manopola nel senso orario per aumentare il valore (Il trattore ha due prese di corrente di 3P e 8P, quando si utilizza la presa 3P,il pulsante di regolazione corrente e tensione non è valido, e quindi la corrente e la tensione del filtro alimentatore deve essere regolato; corrente e tensione manopole di controllo è efficace quando si utilizza la presa 8P)
2, Manopola di selezione per saldatura/non saldatura: la manopola deve essere nella posizione di saldatura per saldare
3, punto di alimentazione: dispositivo manuale di alimentazione del filo
4, Interruttore di camminata: controllare l'auto camminando e fermarsi, se l'interruttore "saldatura/non-saldatura" è posizionato nella posizione "non-saldatura", aprire l'interruttore di camminata, il trattore solo camminando senza saldatura
5, regolazione della velocità di marcia: il pulsante di regolazione della velocità di marcia del trattore.
6, scelta della direzione di marcia: scegliere di camminare a sinistra o a destra
7, interruttore di alimentazione e luce di indicazione: la luce di indicazione è accesa dopo l'alimentazione
8, parte di controllo swing: può regolare velocità swing, range swing, tempo di soggiorno sinistra e destra, posizione centrale e modalità swing
| Articolo 2 |
Parametro |
Nota |
| Trattore |
Fornitore di alimentazione |
220 V CA |
| Dimensione |
240×330×310 |
W×L×H |
| Peso |
16 kg |
Compreso il swinger |
| Modalità di movimento |
a trazione integrale |
di cilindrata inferiore o uguale a 600 cm3 |
| Velocità di marcia |
0∼700 mm/min |
| Motore oscillante |
DC24V 18 giri al minuto |
| Distanza regolabile della pistola di saldatura |
Su e giù |
| Prima e dopo |
85 mm |
| Intervallo di regolazione dell'angolo di funzionamento |
360° |
| Eseguire il range di regolazione dell'angolo |
0° |
| Controllo |
Funzione operativa |
Modalità swing |
|
| Velocità di oscillazione |
0-10RPMMostra con scala) |
| Scopo di oscillazione |
0-±10°Mostra con scala) |
| Adattamento dell'orario di soggiorno sinistro e destro |
0-2S(Mostra con scala) |
| Intervallo centrale di movimento |
0-± 8° |
| Inchiostro di alimentazione |
| Inizia/ferma a piedi |
| Controllo della corrente/tensione di saldatura |
| Scelta della direzione di marcia |
| Regolamento della velocità di marcia |
0∼1000 mm/minMostra con scala) |
| Opzioni di saldatura/non saldatura |
Installazione del prodotto
A. Preparazione per la saldatura
1, Gli strumenti necessari per la saldatura sono le macchine di saldatura e i dispositivi di alimentazione del filo
2, sono richiesti cavi di controllo speciali (AC 220V).
3, sono necessari serbatoi di CO2 per la saldatura
4, torcia di saldatura automatica a CO2
5Altri strumenti necessari
B. Metodo di collegamento del trattore
1Installare il trattore e posizionarlo sulla superficie di lavoro
2, installare il filo sul vassoio di alimentazione del filo e tirare il filo fino all' estremità della torcia
3, L'estremità della torcia è collegata al filone alimentatore
4, L'alimentazione di controllo è collegata alla porta 8P del pannello di controllo del trattore
5, il cavo di alimentazione di controllo è collegato a AC 220
6, Il cavo di controllo speciale ha quattro giunti, uno è collegato all'alimentazione 220V, l'altro è collegato alla macchina di saldatura e gli altri due sono rispettivamente macchina di saldatura e macchina di trasferimento del filo.
C. Elenco degli imballaggi
| Nome delle parti |
Quota |
Unità |
Nota |
| Trattore di saldatura a piedi |
1 |
set |
|
| Swinging naso |
1 |
set |
|
| Linea di alimentazione |
1 |
pcs |
Circa 10-15 metri. |
| Cavo di segnalazione della torcia di saldatura |
1 |
pcs |
Circa 0,5 metri. |
| Linea di segnale di oscillazione |
1 |
pcs |
Circa 0,5 metri. |
| Specificità |
1 |
pcs |
|
| Strumento ad esagono interno |
1 |
set |
|

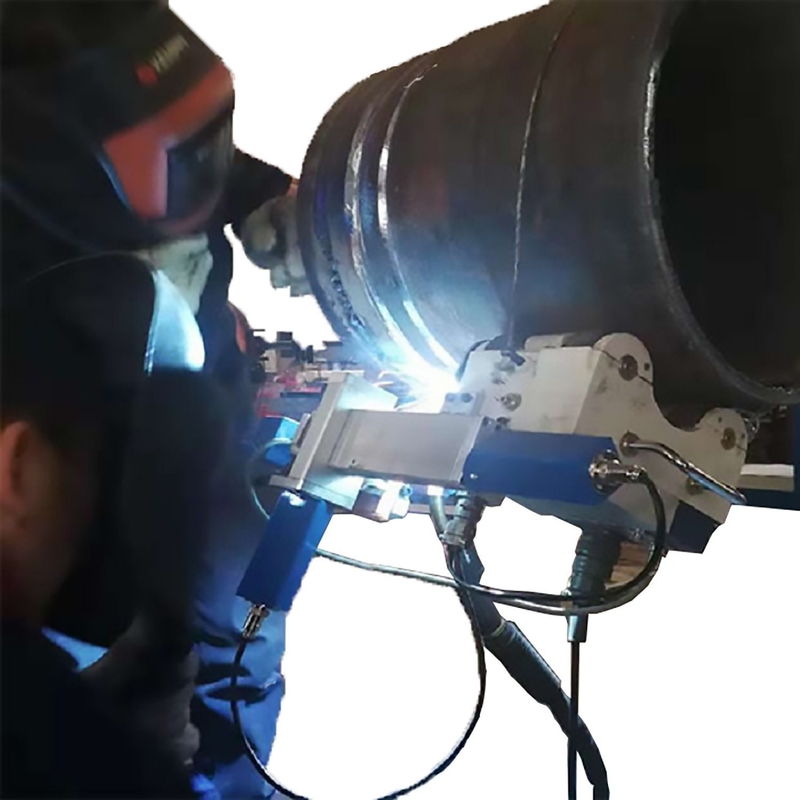

D. Prodcut Pictures
