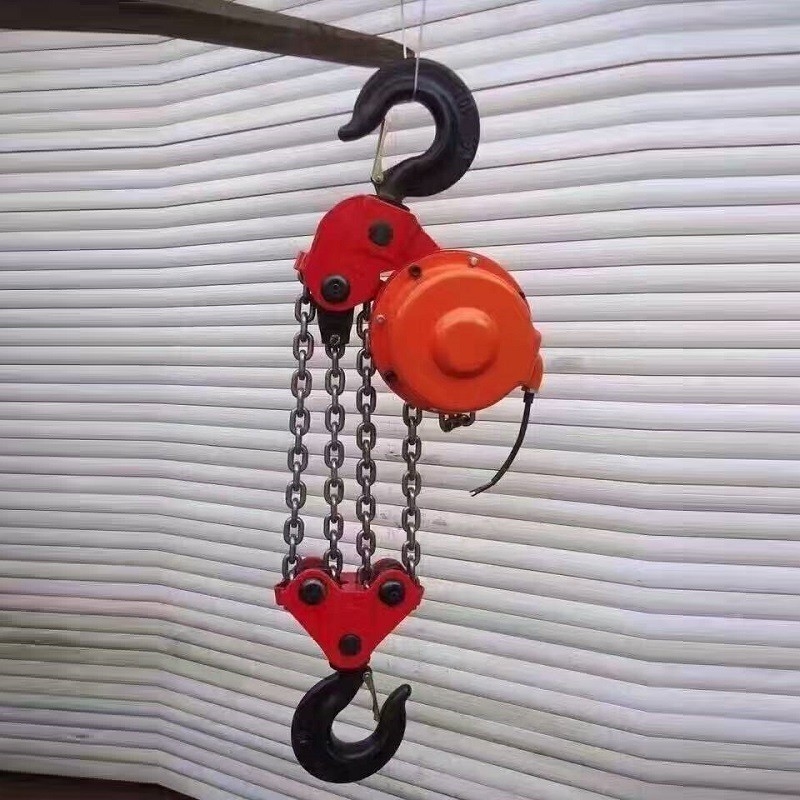

Semplice sollevamento elettrico su misura 2 Caducine a catena per la costruzione di serbatoi

Dettagli del prodotto

Certificazione: CE, ISO9001:2000

Termini di pagamento e di spedizione

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Sollevamento elettrico semplice, Sollevamento elettrico personalizzato, Sollevamento a catena elettrico personalizzato


Modello N.O.:	HKEH-III	Altezza massima di sollevamento:	10 metri
Cascate di catena:	2	Condizione:	Nuovo
Colore:	Rosso	Parole chiave:	Gru elettrica
Pacchetto di trasporto:	Pacchetto di esportazione	Specificità:	90-124 kg
Marchio:	WINCOO	Origine:	Cina
Capacità di alimentazione:	10000 pezzi/anno	Servizio post-vendita:	Assicurazione della qualità
Garanzia:	1 anno	Applicazione:	Piattaforma elevatrice
Tipo:	Gru elettrica	Tipo dell'imbracatura:	Catena
Velocità dell'ascensore:	> 8 m/min	Personalizzazione:	Disponibile Richiesta personalizzata

Modello N.O.:	HKEH-III
Altezza massima di sollevamento:	10 metri
Cascate di catena:	2
Condizione:	Nuovo
Colore:	Rosso
Parole chiave:	Gru elettrica
Pacchetto di trasporto:	Pacchetto di esportazione
Specificità:	90-124 kg
Marchio:	WINCOO
Origine:	Cina
Capacità di alimentazione:	10000 pezzi/anno
Servizio post-vendita:	Assicurazione della qualità
Garanzia:	1 anno
Applicazione:	Piattaforma elevatrice
Tipo:	Gru elettrica
Tipo dell'imbracatura:	Catena
Velocità dell'ascensore:	> 8 m/min
Personalizzazione:	Disponibile Richiesta personalizzata

Semplice sollevamento elettrico su misura 2 Caducine a catena per la costruzione di serbatoi

I grandi serbatoi di stoccaggio petrolchimico sono generalmente costruiti sollevando e ribaltando.e ci sono molti tipi di processi specifici e attrezzature di supporto.
Il presente documento introduce principalmente l'uso del metodo di inversione di sollevamento del gruppo del sollevamento elettrico nella fabbricazione di grandi serbatoi di stoccaggio, utilizzando un nuovo tipo di sollevamento elettrico come attrezzatura di sollevamento,e aggiungendo un circuito di regolazione fine nel sistema di controllo. Il sistema ha i vantaggi di sollevamento liscio, buona sincronizzazione, velocità di costruzione veloce, basso costo delle attrezzature, elevata efficienza, buona sicurezza funzione di auto blocco,facile controllo di qualità dell'installazione e così viaNella costruzione di grandi serbatoi di stoccaggio, questo metodo di costruzione ha un elevato valore di diffusione e di applicazione.

Parametri del sollevamento elettrico a catena a bassa velocità

Capacità di sollevamento nominale	10 tonnellate
Velocità di sollevamento	00,09 min/metro
Altezza di sollevamento	4m-8m
Modello di motore	YHPE-500
Potenza del motore	500 W
Velocità del motore	1380R/Min
tensione	380 V
Modello di sollevamento	HS10
Peso totale	90-124 kg

Metodo di sollevamento elettrico con ripiego del serbatoio di sollevamento
Nel serbatoio di stoccaggio sono utilizzati N gruppi di sollevamenti elettrici a catena 5T-3M. L'utilizzo massimo del sollevamento elettrico a catena da 5 tonnellate è del 60% del tonnellaggio massimo, cioè non più di 3 tonnellate.Il viaggio massimo del sollevamento della catena elettrica è di 3 metri (la lunghezza può essere personalizzata).
In primo luogo, fare la prima piastra circolare superiore del serbatoio sulla piastra inferiore, installare l'anello di espansione sulla prima piastra circolare,la superficie inferiore dell'anello di espansione è di circa 200 mm dal bordo inferiore della prima piastra circolare, e utilizzare una presa a spirale per stringere l'anello di espansione sulla prima piastra circolare; installare le colonne di sollevamento a 400 mm dalla parete interna del serbatoio,e disposere N colonne di sollevamento uniformemente intorno alla circonferenza interna della parete del serbatoio. utilizzare due barre di trazione per formare un supporto diagonale di otto cifre tra l'estremità superiore della colonna e la piastra inferiore del serbatoio,e poi tirare le due colonne di sollevamento adiacenti insieme con barre di trazione per formare un intero cerchio. saldare un orecchio di sollevamento sull'anello di espansione corrispondente della colonna di sollevamento. saldare un blocco di arresto sulla parete del serbatoio all'estremità superiore dell'anello di espansione per bloccare l'anello di espansione,appendere la catena elettrica sulla colonna di sollevamento sulla parte superiore del braccio di sollevamento, il gancio del sollevamento elettrico è agganciato al gancio di sollevamento dell'anello di espansione, installare tutto il sollevamento elettrico a turno,collegare il cavo di alimentazione di tutto il sollevamento elettrico alla tavola di controllo totale, la tavola di controllo totale può controllare separatamente ogni sollevamento elettrico, può anche essere unificato controllo sincrono centralizzato di tutti i cappelli elettrici, accendere l'alimentazione totale,e poi pre-stringere ciascun cappuccio elettrico, verificare se la forza di tutti i cappelli elettrici è uniforme, verificare se tutti i punti di sollevamento sono normali, se tutto è normale, può essere sollevato.La console totale è regolato per il controllo centralizzato, e il pulsante di sollevamento complessivo è collegato, in modo che tutti i cappelli elettrici saliranno insieme.la console complessiva deve essere convertita in un comando separato, i cappelli elettrici sciolti vengono rigenerati e quindi il sollevamento complessivo, fino a quando l'elevazione non è elevata all'altezza specificata e infine l'altezza del sollevamento viene regolata con regolazione separata,e poi la tavola di coaming, dopo la saldatura della cucitura verticale e la saldatura del blocco di arresto, quindi abbassare tutto il sollevamento elettrico nel suo complesso, in modo che la prima piastra circolare ricada sulla seconda piastra circolare sulla circonferenza,in modo che il sollevamento complessivo della prima piastra circolare sia completato; dopo aver completato la saldatura dell'anello, allentare l'anello di espansione, abbassare l'intero anello di espansione con il sollevamento elettrico all'altezza specificata della seconda piastra anulare,e poi preparatevi per il prossimo sollevamento.

Componente principale

1 Motore	8 Pin Bush	15 Figura di trasmissione	22 Casco di acciaio	29 Scaffale a gancio
2 Apparecchiature a pin	9 Collare a cuscinetto	16 Apparecchiature per la spina	23 Ruota guida	30 Pulley
3 Alloggiamento della ruota a spillo	10 Collare per cuscinetti	17 Macroaxis	24 Bolt	31 Asse di puleggia
4 Attrezzi cicloidali	11 Fascio a gancio in alto	18 Fascia laterale	25 Scudo dell'anello	32 Pin di rullo
5 Anello spazzatore	12 Aggancio di sollevamento	19 Alloggi	26 Catena di sollevamento	33 Scudo ad anello
6 Portamento eccentrico	13 La ruota della catena	20 Asse minore	27 Baffle	34 Fascio a gancio verso il basso
7 Cerniera	14 Un bastone per il bracciale	21 Roller a spillo	28 Piastra per la catena di sollevamento	35 Placca del tappo della catena
