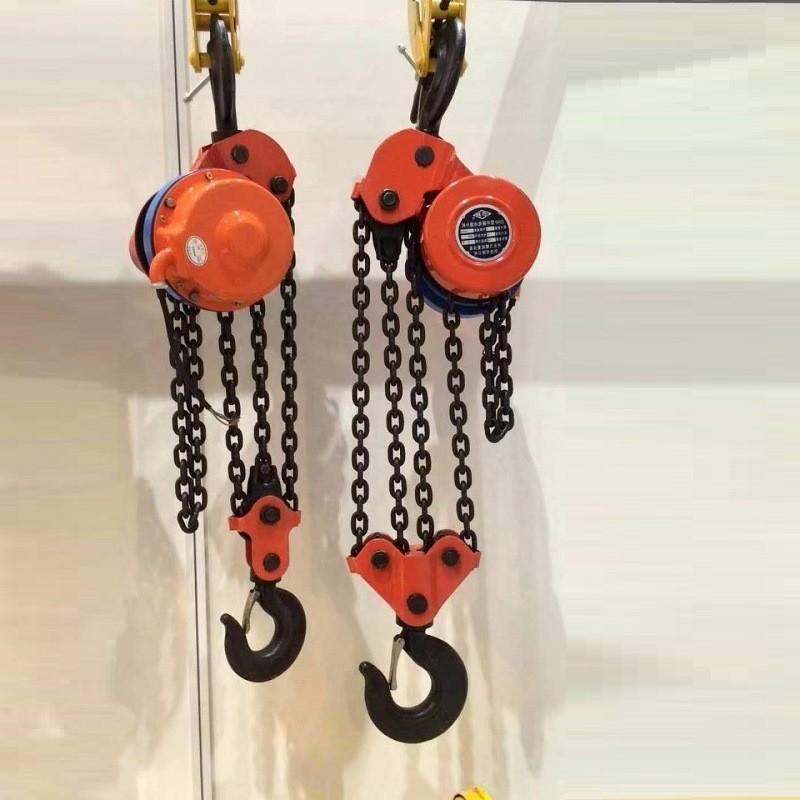

Facile installazione sollevamento elettrico a catena a risparmio energetico per uso in costruzione

Dettagli del prodotto

Certificazione: CE, ISO9001:2000

Termini di pagamento e di spedizione

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Facile da installare, Utilizzo di catene elettriche per la costruzione, Sollevamento elettrico a risparmio energetico


Model No.:	HKEH-III	Altezza massima di sollevamento:	10M
Cascate di catena:	2	condizione:	Nuovo
Colore:	Rosso	Parole chiave:	Gru elettrica
Pacchetto di trasporto:	Pacchetto di esportazione	Specificità:	90-124 kg
Marchio:	WINCOO	Origine:	Cina
Capacità di alimentazione:	10000 pezzi/anno	Servizio post-vendita:	garanzia della qualità
garanzia:	1 anno	Applicazione:	Piattaforma elevatrice
Tipo:	Gru elettrica	Tipo dell'imbracatura:	catena
Velocità dell'ascensore:	> 8 m/min	Personalizzazione:	Disponibile Richiesta personalizzata

Model No.:	HKEH-III
Altezza massima di sollevamento:	10M
Cascate di catena:	2
condizione:	Nuovo
Colore:	Rosso
Parole chiave:	Gru elettrica
Pacchetto di trasporto:	Pacchetto di esportazione
Specificità:	90-124 kg
Marchio:	WINCOO
Origine:	Cina
Capacità di alimentazione:	10000 pezzi/anno
Servizio post-vendita:	garanzia della qualità
garanzia:	1 anno
Applicazione:	Piattaforma elevatrice
Tipo:	Gru elettrica
Tipo dell'imbracatura:	catena
Velocità dell'ascensore:	> 8 m/min
Personalizzazione:	Disponibile Richiesta personalizzata

Facile installazione sollevamento elettrico a catena a risparmio energetico per uso in costruzione

I grandi serbatoi di stoccaggio petrolchimici vengono solitamente costruiti tramite sollevamento e ribaltamento. La chiave del processo di inversione è il sollevamento del corpo del serbatoio, e ci sono molti tipi di processi specifici e attrezzature di supporto.
Questo documento introduce principalmente l'uso del metodo di inversione di sollevamento del gruppo paranco elettrico nella fabbricazione di grandi serbatoi di stoccaggio, utilizzando un nuovo tipo di paranco elettrico come attrezzatura di sollevamento e aggiungendo un circuito di regolazione fine nel sistema di controllo. Il sistema presenta i vantaggi di un sollevamento regolare, una buona sincronizzazione, una rapida velocità di costruzione, bassi costi delle attrezzature, alta efficienza, buona funzione di autobloccaggio di sicurezza, facile controllo della qualità dell'installazione e così via. Nella costruzione di grandi serbatoi di stoccaggio, questo metodo di costruzione ha un elevato valore di divulgazione e applicazione.

Parametri del paranco elettrico a catena a bassa velocità

Capacità di sollevamento nominale	10 tonnellate
Velocità di sollevamento	0,09 min/metro
Altezza di sollevamento	4m-8m
Modello motore	YHPE-500
Potenza motore	500W
Velocità motore	1380R/Min
Voltaggio	380V
Modello paranco	HS10
Peso totale	90-124KG

Schema di sollevamento del serbatoio di stoccaggio con metodo di ribaltamento del paranco elettrico
N set di paranchi a catena elettrici da 5T-3M vengono utilizzati nel serbatoio di stoccaggio. L'uso massimo del paranco a catena elettrico da 5 tonnellate è il 60% del tonnellaggio massimo, ovvero non più di 3 tonnellate. La corsa massima del paranco a catena elettrico è di 3 metri (la lunghezza può essere personalizzata).
Innanzitutto, realizzare la piastra del primo cerchio superiore del serbatoio sulla piastra inferiore, installare l'anello di espansione sulla piastra del primo cerchio, la superficie inferiore dell'anello di espansione è a circa 200 mm dal bordo inferiore della piastra del primo cerchio e utilizzare un martinetto a vite per stringere l'anello di espansione sulla piastra del primo cerchio; Installare colonne di sollevamento a 400 mm di distanza dalla parete interna del serbatoio e disporre N colonne di sollevamento uniformemente attorno alla circonferenza interna della parete del serbatoio. Utilizzare due tiranti per realizzare un supporto diagonale a forma di otto tra l'estremità superiore della colonna e la piastra inferiore del serbatoio, quindi tirare insieme le due colonne di sollevamento adiacenti con tiranti per formare un cerchio intero. Saldare un'orecchia di sollevamento sull'anello di espansione corrispondente della colonna di sollevamento. Saldare un blocco di arresto sulla parete del serbatoio all'estremità superiore dell'anello di espansione per bloccare l'anello di espansione, appendere la catena elettrica sulla colonna di sollevamento sulla parte superiore dell'occhiello di sollevamento, il gancio del paranco elettrico è agganciato sull'occhiello di sollevamento dell'anello di espansione, installare tutti i paranchi elettrici a turno, collegare il cavo di alimentazione di tutti i paranchi elettrici al tavolo di controllo totale, il tavolo di controllo totale può controllare separatamente ogni paranco elettrico, può anche essere un controllo sincrono centralizzato unificato di tutti i paranchi elettrici, accendere l'alimentazione totale, quindi pre-stringere ogni paranco elettrico, verificare se la forza di tutti i paranchi elettrici è uniforme, verificare se tutti i punti di sollevamento sono normali, se tutto è normale, può essere sollevato. La console totale è regolata per il controllo centralizzato e viene collegato il pulsante di sollevamento generale, in modo che tutti i paranchi elettrici si sollevino insieme. Se i paranchi elettrici non esercitano forza durante la salita, la console totale deve essere convertita in controllo separato, i paranchi elettrici allentati vengono ri-pre-tesi e quindi il sollevamento generale, fino a quando l'elevazione non viene sollevata all'altezza specificata, e infine l'altezza del sollevamento viene regolata mediante regolazione separata, e quindi la tavola di bordatura, Dopo aver saldato la cucitura verticale e saldato il blocco di arresto, quindi abbassare tutti i paranchi elettrici nel loro insieme, in modo che la piastra del primo cerchio cada sulla piastra del secondo cerchio sulla circonferenza, in modo che il sollevamento generale della piastra del primo cerchio sia completato; Dopo che la saldatura della cucitura anulare è stata completata, allentare l'anello di espansione, utilizzare il paranco elettrico per abbassare l'intero anello di espansione all'altezza specificata della piastra del secondo anello, e quindi prepararsi per il sollevamento successivo.

Componente principale

1 Motore	8 Boccola per perno	15 Pezzo ingranaggio	22 Boccola in acciaio	29 Mensola gancio inferiore
2 Ingranaggio per perno	9 Collare cuscinetto	16 Ingranaggio scanalato	23 Ruota guida	30 Puleggia
3 Alloggiamento ruota perno	10 Collare cuscinetto	17 Macroasse	24 Bullone	31 Asse puleggia
4 Ingranaggio cicloidale	11 Trave gancio superiore	18 Fascia laterale	25 Schermo ad anello	32 Perno a rulli
5 Anello distanziatore	12 Gancio di sollevamento	19 Alloggiamento	26 Catena di sollevamento	33 Schermo ad anello
6 Cuscinetto eccentrico	13 Ruota catena di sollevamento	20 Asse minore	27 Deflettore	34 Trave gancio inferiore
7 Perno di cerniera	14 Asta di rinforzo	21 Rullo perno	28 Piastra catena di sollevamento	35 Piastra fermacatena
