Macchine per la chiusura di linee d'azione interne pneumatiche per la costruzione di condotte

Il bocchino interno pneumatico prodotto dalla nostra azienda è sviluppato assorbendo tecnologie e esperienze avanzate di prodotti nazionali ed esteri e combinando le caratteristiche costruttive delle imprese di costruzione di condotte cinesi. Utilizzando l'aria compressa come alimentazione, senza inquinamento, particolarmente adatto per la costruzione di condotte idriche e oleodotti e gasdotti con elevati requisiti di protezione ambientale. Presenta i vantaggi di prestazioni affidabili, forte adattabilità, azione rapida, abbinamento preciso, struttura compatta, funzionamento semplice e regolazione precisa del gioco. La qualità e le prestazioni del prodotto possono essere paragonabili ai prodotti internazionali simili, tra cui interno pneumatico di tipo a giocobocchino, interno pneumatico di tipo a scarpa in ramebocchino, interno pneumatico marinobocchino, colma il vuoto del mercato interno.

Caratteristiche del prodotto

Componente principale del prodotto

Componenti principali del bocchino: gruppo bocchino (Blocco di espansione), cilindro di gioco, gruppo di azionamento, telaio di camminamento, ruota di camminamento, gruppo freno, serbatoio del gas, telaio anteriore, joystick (tubo del gas), gruppo percorso del gas, ecc., controllati dall'aria compressa come fonte di alimentazione. Vedere l'immagine qui sotto.

7, Dado regolabile

10, Gruppo freno

13, Ruota di camminamento posteriore

8, Gruppo bocchino

11, Telaio di camminamento

9, Ruota di camminamento anteriore

12, Gruppo di azionamento

Applicazione del componente principale

A. Innanzitutto, il compressore d'aria è collegato al joystick (percorso del gas) e al tubo di ingresso dell'aria sul telaio anteriore con un tubo ad alta pressione e un raccordo rapido per raggiungere lo scopo di riempire o riempire l'aria; Il joystick (percorso del gas) viene quindi collegato all'albero di controllo sul telaio anteriore tramite un gancio.

B. Il joystick (percorso del gas) è saldato da un tubo d'acciaio cavo e la sua funzione:

1, Volume di gas supplementare. 2, Controllo del percorso dell'aria: fila anteriore in salita, fila anteriore in contrazione, fila posteriore in salita, fila posteriore in contrazione, apertura del gioco, chiusura del gioco. 3, Controllare il movimento in avanti del bocchino.

C. Il cavo di controllo viene utilizzato per controllare il azionamento di camminamento, la frenata, l'orientamento in avanti e all'indietro. Durante la camminata, il cavo di camminamento in avanti deve essere serrato e il freno automatico verrà applicato quando viene rilasciato per evitare una velocità troppo elevata durante la discesa. Se è necessario andare avanti, serrare rapidamente il cavo e allentare rapidamente il cavo per realizzare la camminata a punti.

D. Il serbatoio del gas è installato all'estremità del bocchino e la sua funzione è la seguente: 1, Realizzare l'equilibrio dell'intera macchina. 2, Stoccaggio del gas.

E. Il gruppo bocchino è la parte centrale del dispositivo di serraggio, che è composto dal cilindro, dal distributore e da due gruppi di blocchi di espansione (artiglio di tenuta), ecc., che completa principalmente l'abbinamento.

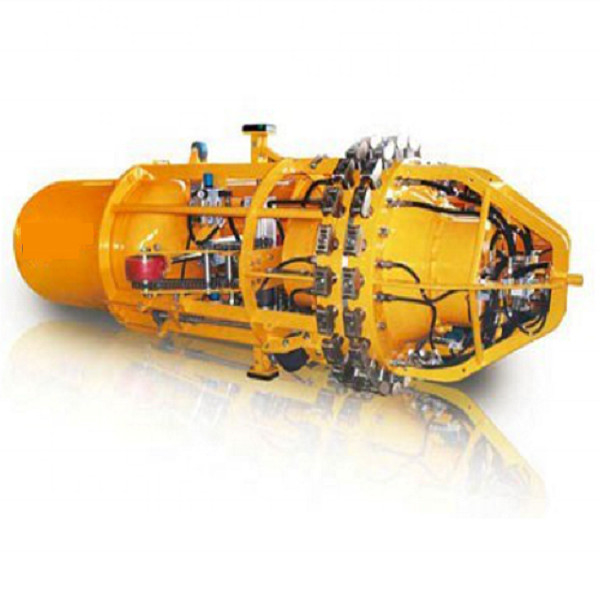

Foto del prodotto
