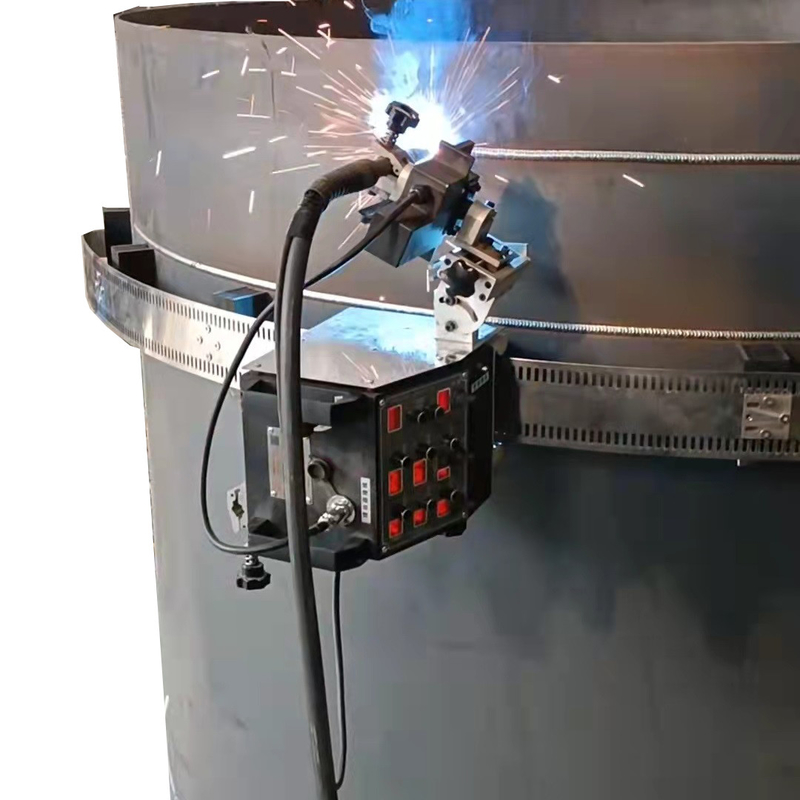

Trattore di saldatura a serbatoio semplice con binario diretto e flessibile

Procedura di saldatura

Strada a rotaia retta:

Passaggio 1: utilizzare 6 viti a presa esagonale M4X12 per installare 3 serie di sedili magnetici sul binario.Un altro set di binari può essere sovrapposto sulla piastra di connessione finale e utilizzato indefinitamente.

Passo 2: installare il robot di saldatura su un binario da un'estremità del binario, prestare attenzione alla frizione camminante in posizione aperta.

Righe flessibili:

Passo 1: montare 3 serie di magneti in 3 posizioni magnetiche nel mezzo della pista usando 12 bulloni M6X16.

Passaggio 2: rilasciare la frizione, installare il robot di saldatura sulla pista, chiudere la frizione, e l'ospite può scivolare sulla pista.il motore principale può funzionare normalmente in funzione.

Fase 3:Montare la piastra di pressatura, il pacco piatto ultra sottile e il binario morbido sul blocco di alluminio magnetico con 3 bulloni piatti M6X16 a turno, stringere e montare il binario.Un'altra serie di punte può essere inserita sotto la piastra per una circolazione infinita..

Passo 4: regolare l'ausiliario esterno ad un'altezza ragionevole, l'ausiliario esterno è stato scivolato sulla pistola di saldatura per sostenere durante la saldatura,può impedire efficacemente la pistola di saldatura alta e bassa o scuotere.

Impianto comune

1Attacca la torcia alla graffetta e stringila.

2. Attaccare la torcia alla clip e stringere. installare il filo di controllo di saldatura (fine pistola) qui e stringere.

3Installare il cavo di controllo della maniglia di saldatura (coda) sulla scatola di alimentazione (sinistra), installare il cavo di controllo del filtro alimentatore sulla scatola di alimentazione (destra) e serrarlo.

4. togliere i 2 fili della maniglia di saldatura di controllo del filone alimentatore, avvitare o saldare il giunto di conversione alla linea di controllo originale, attaccare il nastro isolante,installare la spina di controllo dell'alimentatore di filo sulla scatola di alimentazione alla giunzione di conversione, soluzione perfetta. La presa di alimentazione della scatola di alimentazione è collegata all'alimentazione AC220V 50/60Hz per l'uso. Nota: Gli utenti devono prestare attenzione alla protezione dell'autodistribuzione.

5Installa la linea di controllo dell'oscillatore qui e stringila.

6. Installare il filo di saldatura sulla scheda del filo, prestare attenzione alla oscillazione del giratore di filo lasciare abbastanza spazio di disturbo, altrimenti influenzerà il filo e danneggiare il giratore.

7. installare il tappo della linea di controllo del filone e i due fori di pressione alla fine della maniglia di saldatura al filone (Panasonic) e serrarlo.

Parametro del prodotto
