Saldatrice verticale automatica per serbatoi
, Saldatrice verticale per serbatoi con giunto
, Saldatrice verticale per serbatoi di alta qualità
Saldatore verticale automatico a cucitura di alta qualità per la costruzione di serbatoi
Descrizione del prodotto
La saldatrice verticale gas-elettrica EGW è una macchina di saldatura automatica altamente efficace che utilizza la tecnologia a circuito chiuso con feedback di corrente per migliorare il controllo del processo di saldatura. La sua caratteristica principale è la capacità di creare una singola passata di saldatura con uno spessore compreso tra 10 mm e 50 mm, il tutto con raffreddamento ad acqua. La macchina controlla anche automaticamente il livello del liquido del bagno fuso e regola la lunghezza del filo utilizzato. Inoltre, è compatta e leggera, il che la rende facile da usare e aggiornare. Questa saldatrice versatile è ampiamente utilizzata in vari settori come petrolio, chimica, altoforno e cantieristica navale.
Parametri del prodotto
| Modello |
MEGW-I-Z/D |
| Corrente di saldatura |
80~800A
|
| Tensione di saldatura |
20~45V |
| Velocità di saldatura |
100~300mm/min |
| Ingresso alimentazione |
380/3PH/50Hz |
| Potenza nominale |
25kw |
| Scanalatura |
Scanalatura a V/X |
| Posizione |
Giunto verticale (3G) |
| Velocità di traslazione completa |
2650mm/min |
| Velocità di traslazione completa del carrello |
350mm/min
|
| Diametro serbatoio |
5,0 m e superiore |
| Diametro filo |
Φ1,6 mm |
| Spessore piastra |
10 ~45mm |
| Larghezza del guscio |
dal basso verso l'alto 1,5~3,2 m |
| Regolazione torcia |
3 assi |
| Regolazione su/giù torcia |
±25mm |
| Regolazione avanti/indietro torcia |
±25 |
Componenti principali del prodotto
1. Telaio principale
Il telaio principale della saldatrice EGW è costruito in acciaio strutturale e elementi tubolari quadrati.
Metodo di montaggio: dal basso verso l'alto
Diametro minimo: Φ5,0 m
Larghezza del guscio: dal basso verso l'alto 1,5-3,0 m
2. Carrello di saldatura e controllo EGW
Metodo di controllo: controllo a circuito chiuso o controllo ad anello aperto, scelto tramite interruttore.
2.1, Il motore di traslazione è prodotto in Giappone.
2.2, Frizione: Sì, viene utilizzata per spostare manualmente il carrello
2.3, Controllo
a. Pulsante (Avvio arco; Arresto arco; Avanzamento filo)
b. Luce (Accensione/Spegnimento; Traslazione automatica)
c. Misuratore (Amperometro 2.5G; Voltmetro 2.5G)
d. Interruttore (SU/GIÙ carrello)
e. Manopola (Corrente di saldatura; Tensione di saldatura; Sporgenza; Velocità di traslazione in caso di controllo ad anello aperto)
2.4, Oscillatore e controllo
a. Ampiezza: 0-50mm
b. Frequenza: 0-50 T al minuto
c. Tempo di permanenza: 0-3s
d. Motore CC: 52W
2.5, Torcia e sua regolazione
a. Torcia con raffreddamento ad acqua
~Diametro: 1,6 ~2,4 mm
~Raffreddamento ad acqua
b. Regolazione
~Regolazione verticale: 100 mm
~Regolazione orizzontale: 100 mm
2.6, Guida rigida (3,5 m, inclusi 6 magneti elettrici)
a. Guida rigida
b. La cremagliera è installata sulla parte anteriore della guida e prolunga la durata della guida.
c. Magneti elettrici
2.7, Barra di supporto in rame
a. 5 pezzi per scanalatura a X e 5 pezzi per scanalatura a V
b. Lunghezza: 500 mm/pezzo
2.8, Acqua e distributore d'acqua
a. Filtro fornito con il refrigeratore d'acqua
b. Ingresso alimentazione: 220V/1PH/50HZ (trasformatore fornito dal venditore)
c. Capacità acqua: 100L
d. Potenza pompa: 370W
3. Gruppi cavi
Cavo di saldatura: 120 mm2×60m
Cavo di controllo: 10p×2,5 mm2×60m
Cavo di alimentazione: 3p×4 mm2×60m
Cavo di terra: 120 mm2×5m

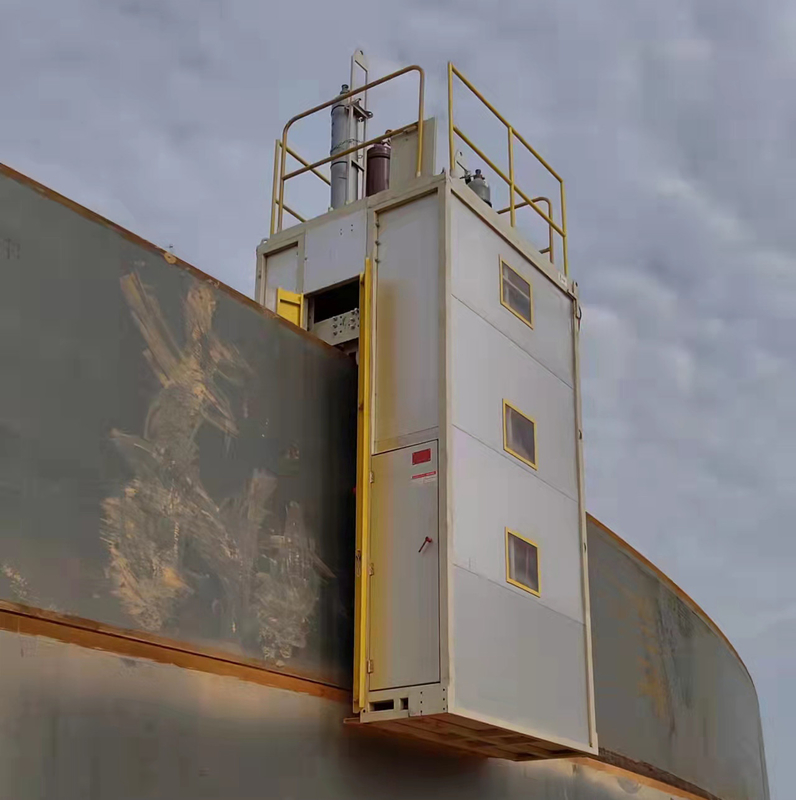

Immagini del prodotto
