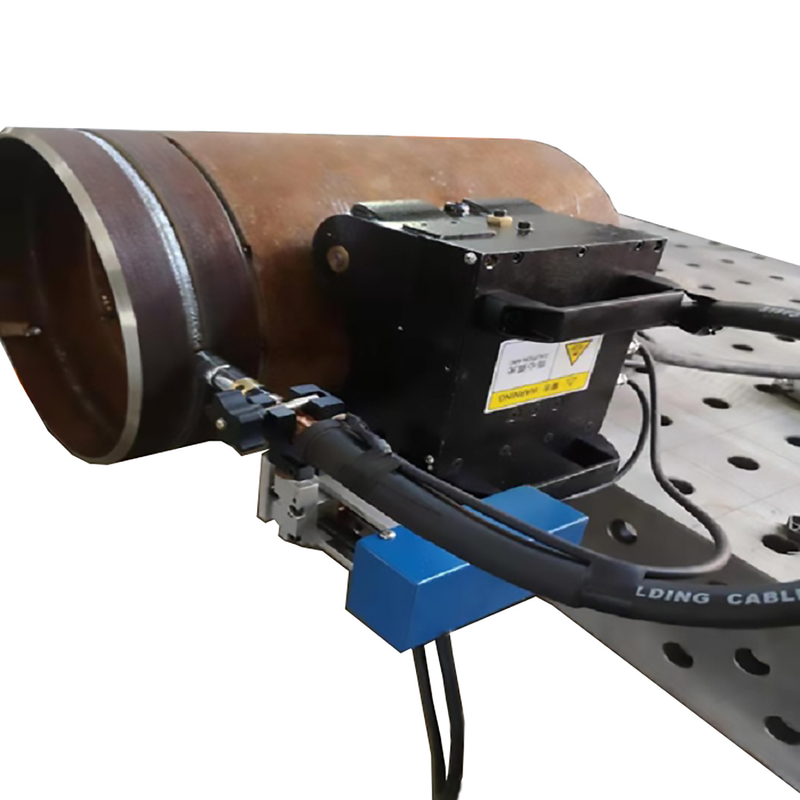

Saldatura di tubi orbitali per la costruzione di condotte automatiche

La macchina di saldatura automatica per condotte a posizione completa è una soluzione all'avanguardia progettata per la saldatura ad alta efficienza e di precisione di condotte di trasmissione di petrolio, gas e liquidi a lunga distanza.Dispositivi per la lavorazione di materiali di calore o di calore, questa attrezzatura garantisce una qualità di giunzione senza soluzione di continuità in orizzontale, verticale, aereo e in orientamento inclinato, un requisito fondamentale per i progetti di condotte transnazionali che coprono diversi terreni.L'impostazione di un'accelerazione di un'accelerazione di un'accelerazione di un'accelerazione di un'accelerazione di un'accelerazione diprogetti di gasdotti transnazionali che coprono terreni diversi.

Parametro tecnico:

Articolo 2		Parametro	Nota
Trattore	Fornitore di alimentazione	220 V CA
	Dimensione	240×330×310	W×L×H
	Peso	16 kg	Compreso il swinger
	Modalità di movimento	a trazione integrale	di cilindrata inferiore o uguale a 600 cm3
	Velocità di marcia	0∼700 mm/min
	Motore oscillante	DC24V 18 giri al minuto
	Distanza regolabile della pistola di saldatura	Su e giù
		Prima e dopo	85 mm
		Intervallo di regolazione dell'angolo di funzionamento	360°
		Eseguire il range di regolazione dell'angolo	0°
Controllo	Funzione operativa	Modalità swing
		Velocità di oscillazione	0-10RPMMostra con scala)
		Scopo di oscillazione	0-±10°Mostra con scala)
		Adattamento dell'orario di soggiorno sinistro e destro	0-2S(Mostra con scala)
		Intervallo centrale di movimento	0-± 8°
		Inchiostro di alimentazione
		Inizia/ferma a piedi
		Controllo della corrente/tensione di saldatura
		Scelta della direzione di marcia
		Regolamento della velocità di marcia	0∼1000 mm/minMostra con scala)
		Opzioni di saldatura/non saldatura

Caratteristiche chiave:

1. Capacità di saldatura in tutte le direzioni
   Dotata di un braccio rotabile programmabile e di un sistema di tracciamento adattivo, la macchina mantiene caratteristiche di arco stabili e una formazione di perline costante indipendentemente dall'orientamento del tubo.Il sistema a doppio motore consente un controllo preciso a 0.1° per percorsi di saldatura complessi.

2. Compatibilità multi-processo
   Supporta i processi di saldatura MIG/MAG, TIG e flux-core, che ospitano acciai di grado API 5L X60-X100 con diametri che vanno da 8" a 56".Il design modulare consente un rapido passaggio di processo per root, caldo, riempimento e passaggio del cappello.

3. Resilienza ambientale
   L'alloggiamento con classificazione IP65 protegge dalla polvere, dall'umidità (operazione da -30°C a 50°C) e dalle interferenze elettromagnetiche, rendendolo ideale per ambienti artici e installazioni desertiche.

4. Sistema di controllo intelligente
   Integrato con regolazione dei parametri di saldatura in tempo reale (tensione: 15-40V, corrente: 50-500A) e algoritmi di rilevamento difetti.Il touchscreen HMI fornisce una guida visiva per le sequenze di saldatura orbitale e memorizza 200+ programmi prestabiliti.

Applicazioni:

• Linee principali transnazionali di petrolio/gas

• Collegamenti di gasdotti sottomarini

• Saldatura a bypass in terreni montuosi

• Servizi di manutenzione delle condotte
