condizione:	Nuovo	Tipo:	Macchina per ramificare i tubi
Ispezione video di uscita:	Non disponibile	Machinery Test Report:	Fornito
Tipo di marketing:	Prodotto ordinario	Garanzia dei componenti principali:	Contattaci
Componenti fondamentali:	Contattaci	Corrente dell'arco:	500A
Tipo di motore:	Motore a corrente alternata	Dimensioni:	243331 cm
Uso:	saldatrice	Voltaggio:	220V, 220V
Potenza:	9 KVA	Peso (kg):	200 kg
garanzia:	1 anno	Punti chiave di vendita:	Alta precisione
Industria applicabile:	Negozi di materiali da costruzione, di macchinari, di fabbriche, di aziende agricole, di commercio a	Localizzazione dello showroom:	Egitto, Canada, Italia, Francia, Giappone
Applicazione:	costruzione del tubo	Velocità di marcia:	0-700 mm/min
Motore oscillante:	DC24V 18 giri al minuto	Utilizzatori:	Saldatrice del tubo
Servizio post-vendita:	Supporto tecnico video	Marchio:	WINCOO
Funzione:	saldatura magnetica	Nome del prodotto:	Macchine per saldatura orbitale
Efficienza:	90%

condizione:	Nuovo
Tipo:	Macchina per ramificare i tubi
Ispezione video di uscita:	Non disponibile
Machinery Test Report:	Fornito
Tipo di marketing:	Prodotto ordinario
Garanzia dei componenti principali:	Contattaci
Componenti fondamentali:	Contattaci
Corrente dell'arco:	500A
Tipo di motore:	Motore a corrente alternata
Dimensioni:	243331 cm
Uso:	saldatrice
Voltaggio:	220V, 220V
Potenza:	9 KVA
Peso (kg):	200 kg
garanzia:	1 anno
Punti chiave di vendita:	Alta precisione
Industria applicabile:	Negozi di materiali da costruzione, di macchinari, di fabbriche, di aziende agricole, di commercio a
Localizzazione dello showroom:	Egitto, Canada, Italia, Francia, Giappone
Applicazione:	costruzione del tubo
Velocità di marcia:	0-700 mm/min
Motore oscillante:	DC24V 18 giri al minuto
Utilizzatori:	Saldatrice del tubo
Servizio post-vendita:	Supporto tecnico video
Marchio:	WINCOO
Funzione:	saldatura magnetica
Nome del prodotto:	Macchine per saldatura orbitale
Efficienza:	90%

200 KG Peso di costruzione di tubi Magnetico automatico tubo/tubo Orbital Saldatura macchina

WINCOO ENGINEERING CO.,LTD

Tipo elettrico

Tipo manuale

Introduzione al prodotto

WQ-III è adatto per la saldatura di pareti interne ed esterne di tubazioni. Non sono necessarie rotaie e la saldatura può essere eseguita lungo la superficie dell'arco del pezzo.

Il trattore di saldatura automatica a CO2 è ampiamente utilizzato in navi, ponti, locomotive, strutture in acciaio, industria petrolchimica e altre industrie, adatto a una varietà di strutture di saldatura, come: piastra di rinforzo, piastra nervata, parti trasversali della saldatura, saldatura di travi scatolari, ecc. I suoi principali vantaggi sono:

1, Ridurre l'intensità del lavoro e migliorare l'ambiente di lavoro;

2, Per migliorare l'efficienza del lavoro, è 1,5 volte la saldatura manuale;

3, Evitare la scarsa qualità del cordone di saldatura causata da fattori umani, il tasso di difetti della saldatura manuale è di circa il 20% e il trattore di saldatura automatica non produrrà un tasso di difetti di saldatura a causa della saldatura artificiale. Pertanto, il suo beneficio complessivo è quasi il 200% superiore a quello della saldatura manuale;

4, Alto grado di automazione per garantire la stabilità della qualità della saldatura;

5, Funzionamento semplice e conveniente, non sono necessari lavoratori tecnici molto qualificati.

Caratteristiche del prodotto

1, WQ-III è un dispositivo di saldatura automatica oscillante, una saldatura può ottenere una saldatura più ampia.

2, La velocità di oscillazione, l'intervallo di oscillazione, la posizione centrale e il tempo di permanenza a sinistra e a destra possono essere regolati, adatti a varie specifiche della saldatura.

3, Dimensioni ridotte, peso leggero, facile da installare e spostare, anche i lavoratori non qualificati possono eseguire la saldatura.

4, Il magnete permanente è installato per evitare l'interruzione della linea di saldatura durante la saldatura.

Ambiente di applicazione

Adatto per la saldatura di tubi di varie strutture in acciaio.

Componenti principali

Componenti: dispositivo di oscillazione della pistola di saldatura, cursore, impugnatura della pistola di saldatura, scatola di controllo, pannello di controllo e altri accessori:

1, Dispositivo di oscillazione: utilizzato per azionare la pistola di saldatura per la saldatura a pendolo oscillante

2. Parte di guida: il dispositivo di guida del carrello è composto da quattro ruote magnetiche, ingranaggi elicoidali, catene e pignoni

3, Parte del cursore: utilizzata per regolare la posizione della pistola di saldatura, è possibile regolare con precisione la posizione prima e dopo la saldatura.

4, dispositivo di fissaggio della pistola di saldatura: dispositivo di bloccaggio della pistola di saldatura, può regolare l'angolo della pistola di saldatura.

5, scatola di controllo: tutti i movimenti del trattore possono essere regolati. Per i dettagli, fare riferimento al metodo di funzionamento del pannello di controllo

Introduzione al pannello di controllo

1, Manopola per la regolazione della corrente e della tensione: ruotare la manopola in senso orario per aumentare il valore (Il trattore ha due spine di alimentazione da 3P e 8P, quando si utilizza la spina 3P, la manopola di regolazione della corrente e della tensione non è valida, e quindi la corrente e la tensione dell'alimentatore a filo devono essere regolate; La manopola di controllo della corrente e della tensione è efficace quando si utilizza la spina 8P);

2, Manopola di selezione per saldatura/non saldatura: la manopola deve essere in posizione di saldatura per saldare;

3, Alimentazione a punti: dispositivo di alimentazione a filo manuale;

4, Interruttore di marcia: controlla la marcia e l'arresto dell'auto, se l'interruttore "saldatura/non saldatura" è posizionato in posizione "non saldatura", aprire l'interruttore di marcia, il trattore si limita a camminare senza saldare;

5, Regolazione della velocità di marcia: la manopola di regolazione della velocità di marcia del trattore. Si consiglia di regolare la velocità di marcia del trattore dopo aver acceso l'interruttore di marcia;

6, Scelta della direzione di marcia: scegliere di camminare a sinistra o a destra;

7, Interruttore di alimentazione e spia: la spia si accende dopo l'alimentazione;

8, Parte di controllo dell'oscillazione: può regolare la velocità di oscillazione, l'intervallo di oscillazione, il tempo di permanenza a sinistra e a destra, la posizione centrale e la modalità di oscillazione;

Parametri del prodotto

Articoli			Parametro	Nota
Trattore	Alimentazione	CA 220V
		Dimensioni	240×330×310 mm	L×L×A
		Peso	16 Kg	Compreso l'oscillatore
		Modalità di movimento	Trazione integrale	Ruota magnetica
		Velocità di marcia	0∼700mm/min
Controllo	Motore oscillante	CC 24V 18RPM
		Intervallo regolabile della pistola di saldatura	Su e giù
				Avanti e indietro	85mm
				Intervallo di regolazione dell'angolo di funzionamento	360°
				Intervallo di regolazione dell'angolo di trasporto	0°
		Funzione operativa	Modalità oscillazione
				Velocità di oscillazione	0-10RPM (Mostra con scala)
				Ambito di oscillazione	0-±10° (Mostra con scala)
				Regolazione del tempo di permanenza a sinistra e a destra	0-2S (Mostra con scala)
				Intervallo centrale di movimento	0-±8°
				Alimentazione a filo a impulsi
				Avvio/arresto della marcia
				Controllo della corrente/tensione di saldatura
				Scelta della direzione di marcia
				Regolazione della velocità di marcia	0∼1000mm/min (Mostra con scala)
				Opzioni di saldatura/non saldatura

Installazione e lista di imballaggio

A. Preparazione per la saldatura

1, Gli strumenti necessari per la saldatura sono saldatrici e dispositivi di alimentazione a filo;

2, Sono necessari cavi di controllo speciali (CA 220 V). Diverse fonti di alimentazione di saldatura richiedono cavi diversi;

3, Sono necessari serbatoi di CO2 per la saldatura;

4, Torcia di saldatura automatica a CO2;

5, Altri strumenti necessari;

B. Metodo di collegamento del trattore

1, Installare il trattore e posizionarlo sulla superficie di lavoro;

2, Installare il filo sul vassoio di alimentazione del filo e tirare il filo fino all'estremità della torcia;

3, L'estremità della torcia è collegata all'alimentatore a filo;

4, L'alimentazione di controllo è collegata alla porta 8P del pannello di controllo del trattore;

5, Il cavo di alimentazione di controllo è collegato a CA 220;

6, Il cavo di controllo speciale ha quattro giunti, uno è collegato all'alimentazione a 220 V, l'altro è collegato all'auto di saldatura e gli altri due sono rispettivamente la saldatrice e la macchina di trasferimento del filo.

C. Lista di imballaggio
Nome delle parti	Quantità	Unità	Nota
Trattore di saldatura in movimento	1	Set
Nasello oscillante	1	Set
Linea elettrica	1	Pcs	Circa 10-15 m
Cavo di segnale della torcia di saldatura	1	Pcs	Circa 0,5 m
Linea di segnale di oscillazione	1	Pcs	Circa 0,5 m
Specifica	1	Pcs
Strumento esagonale interno	1	Set

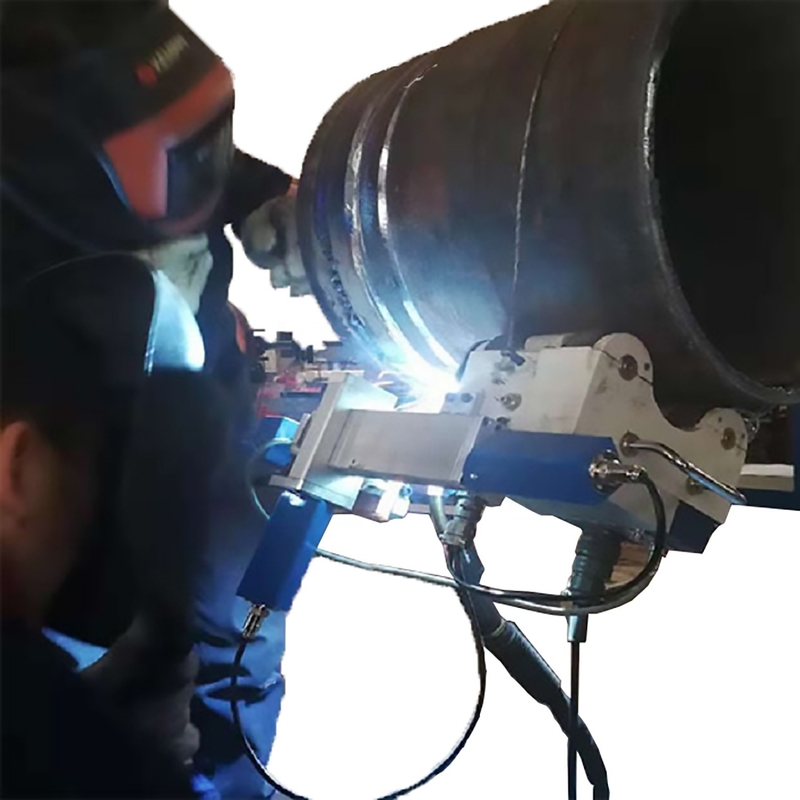

Foto del prodotto

Wincoo Engineering Co., Ltd (WINCOO) si impegna a fornire le soluzioni/attrezzature più adatte per clienti, fabbricanti, società EPC/C per la fabbricazione di tubi, la costruzione di serbatoi, la costruzione di condotte, le linee di produzione industriale, i progetti di energia pulita e altri settori industriali.

I nostri servizi e punti di forza
Abbiamo la capacità di fornire soluzioni praticabili per supportare i clienti a ottenere tempi di esecuzione del progetto più brevi, minori costi di manodopera e una maggiore efficienza del metodo di costruzione/fabbricazione e una migliore qualità durante la fase di offerta del progetto.

In base alla disponibilità dello spazio dell'impianto/sito del cliente, siamo in grado di studiare/progettare e presentare configurazioni corrispondenti in base al programma del progetto, alla qualità, ai costi e alla produttività per garantire che il ritmo di produzione sia conforme ai requisiti del progetto.

Per supportare l'esecuzione del progetto, siamo sempre pronti a lavorare come vigili del fuoco per fornire forniture tempestive di materiali di progetto da diversi materiali di consumo, strumenti, attrezzature/macchinari a merci speciali. Con flessibilità, siamo anche lieti di agire come agente di approvvigionamento in Cina per cercare le risorse di approvvigionamento richieste.
