Name: Macchine di saldatura orbitale per tubi di grandi dimensioni con controllo PLC
Brand: Wincoo Engineering Co., Ltd.
SKU: WQ-III
Price: 3,240.00 USD
Availability: InStock

Dettagli del prodotto

Place of Origin: CHINA

Marca: WINCOO

Certificazione: CE

Model Number: WQ-III

Termini di pagamento e di spedizione

Minimum Order Quantity: 1 set

Prezzo: USD+1800~4680+set

Packaging Details: Export package

Delivery Time: 30 days

Payment Terms: L/C, D/P, T/T

Supply Ability: 100 set/month

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:

Applicable Industries:	Manufacturing Plant, Construction works	Marketing Type:	New Product 2020
Condition:	New	Welding Process:	Orbital Welding
Material:	Steel	Welding Torch:	TIG Torch
Type:	Orbital Welding Machine	Cooling Method:	Water Cooling
Shape Of Tube:	Round	Control System:	PLC
Weight:	16	Welding Speed:	1-10 RPM
Showroom Location:	None	Diameter Range:	2-48 inches

Applicable Industries:	Manufacturing Plant, Construction works
Marketing Type:	New Product 2020
Condition:	New
Welding Process:	Orbital Welding
Material:	Steel
Welding Torch:	TIG Torch
Type:	Orbital Welding Machine
Cooling Method:	Water Cooling
Shape Of Tube:	Round
Control System:	PLC
Weight:	16
Welding Speed:	1-10 RPM
Showroom Location:	None
Diameter Range:	2-48 inches

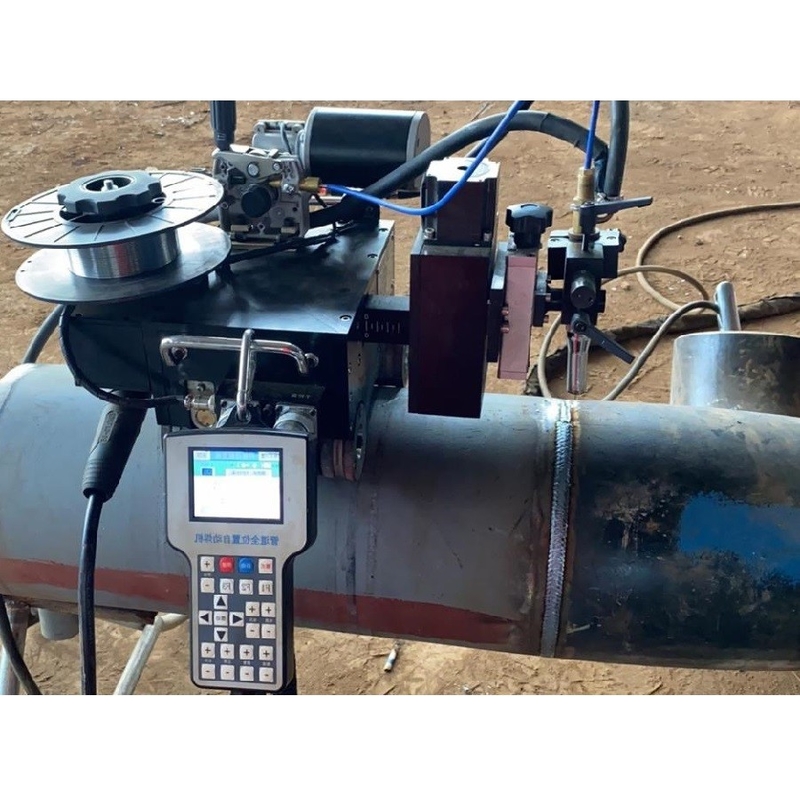

Macchine di saldatura orbitale per tubi di grandi dimensioni con controllo PLC

La saldatrice automatica per tubazioni BH-PAW-150 in tutte le posizioni è divisa in tipo a rotaia e tipo senza rotaia. Il tipo senza rotaia adotta l'assorbimento magnetico sulla tubazione e si sposta automaticamente lungo il percorso di saldatura durante la saldatura. L'installazione, l'uso e lo smontaggio possono essere completati in modo rapido e conveniente. Il tipo a rotaia è utilizzato principalmente per la saldatura di acciaio inossidabile o tubazioni non magnetiche, le specifiche della rotaia devono essere personalizzate in base alle esigenze di saldatura;

La saldatrice automatica per tubazioni in tutte le posizioni è ampiamente utilizzata nel petrolio, petrolchimico, chimico, termico, gas, ingegneria marittima, tubazioni municipali, saldatura automatica in tutte le posizioni in tutti i settori, come l'utilizzo di tubi fissi, carrello di saldatura per percorrere la via della saldatura automatica in tutte le posizioni, il processo di saldatura con alta efficienza e basso costo della saldatura a gas schermato a elettrodo fusibile;

La saldatrice in tutte le posizioni è caratterizzata principalmente da un design leggero e portatile, particolarmente adatta per la saldatura automatica di tubi in cantiere, con le caratteristiche di facile apprendimento, velocità di saldatura elevata, alta efficienza di produzione, buone proprietà meccaniche di saldatura, bassa intensità di lavoro e così via;

L'applicabilità dei pezzi è ampia e sono applicabili tubi con diametro Φ superiore a 150 mm, senza limitazioni di spessore di saldatura in teoria, il tubo spesso può utilizzare la saldatura multistrato multifase, saldatura come: tubo - tubo saldato, tubo, gomito, raccordo a T.

Diametro del tubo	≥Φ150mm
Stile strutturale	Senza rotaia magnetica o senza rotaia (materiale per la saldatura che non può essere assorbito magneticamente)
Azionamento del carrello	Motore a coppia costante + vite senza fine e trasmissione a vite senza fine
Modalità di regolazione della velocità di camminata del carrello	Impostazione schermo LCD + regolazione pulsante soft
Velocità di movimento	290 mm/min
Velocità di saldatura	50-290 mm/min; Regolazione continua della velocità
Azionamento oscillante	Motore passo-passo + riduttore epicicloidale + guida lineare
Traiettoria di oscillazione	Impostare in base alle esigenze di saldatura
Modalità di regolazione dell'oscillazione	Impostazione schermo LCD + regolazione pulsante soft
Oscillazione a sinistra e a destra per regolare la corsa	78mm
Intervallo di oscillazione	0,5 mm
Oscillazione massima	30mm
Frequenza di oscillazione	20~60 volte/min
Tempo di permanenza (sinistra, destra)	0~3 secondi
Offset di regolazione fine dell'oscillazione equivalente	0,1~0,5 mm regolabile
Corsa di regolazione su e giù della pistola di saldatura	128mm
Regolazione elettrica su e giù	58mm
Regolazione manuale su e giù	70m
Peso del carrello	26KG
Potenza del carrello	120W
Alimentazione di azionamento	CA 24V

Applicare al pezzo
Materiale adatto	Acciaio al carbonio, acciaio inossidabile, acciaio legato, acciaio a bassa temperatura, ecc. Il materiale non magnetico deve essere dotato di rotaia per carrello
Spessore	3-30 mm
Diametro	≥150 mm
Filo applicabile	Filo pieno o filo animato, diametro del filo di saldatura Φ 1,0 1,6 mm
Posizione applicabile	Saldatura in tutte le posizioni della tubazione, inclusi riempimento e cappatura; Se è richiesta la saldatura ad arco con argon, deve essere eseguita manualmente
Giunto di saldatura applicabile	Tubo - tubo saldato, tubo, gomito, raccordo a T
Condizioni applicabili	Tutti i tipi di giunti di saldatura di tubazioni a lunga distanza, giunti di saldatura di tubi termici, giunti di saldatura di tubi interrati o di processo, sia all'interno che all'esterno possono essere operazioni sicure
Ambiente applicato
Posizione	Interno ed esterno
Temperatura ambiente	-20ºC--45ºC
Umidità ambiente	20-90% (senza condensa)
Gas di protezione	CO2 o miscela 80% Ar+20%CO2
La qualità della saldatura
Aspetto della formatura della saldatura, assenza di porosità, inclusione di scorie, fusione incompleta e altri fenomeni
Per soddisfare i requisiti del test di pressione, del test di impatto, del test di trazione, del test di flessione e di altre proprietà meccaniche
Processo di saldatura
Saldatura a gas schermato CO2 o Ar e CO2 misti, saldatura a filo pieno o filo animato
